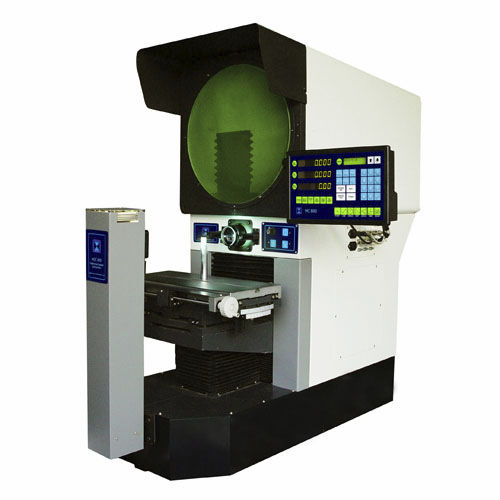

デジタルプロファイル プロジェクター 5 - 100X, ø 400 mm | HOC400

横型

横のベンチトップのプロフィール プロジェクターはカムのような分類された項目の表面そして輪郭の点検に使用することができます、ねじ山、ギヤ、フライスカッター、等、研究室および教育機関のために適した。 横型光学コンパレータのスクリーンは直径400mmで、フィルムクリップ4個付き、重量は240kg。ステージのサイズは450mm×200mm、耐荷重は30kg。移動量はX.Z軸が250mm×150mm、Y軸が100mm。X.Y軸は分解能0.5μmのリニアスケールを搭載 対物レンズは5倍、10倍、20倍、50倍、100倍（10倍が標準）とサイズが異なり、リフレクターが付属する。 倍率精度は輪郭が0.08%、曲面が0.12%となっています。 透過照明は輪郭用の24V、150Wのハロゲン電球、反射照明は表面用の同様の21V、150Wの電球を使用しています（光ファイバー照明のペア）。電源には110-120または200-240V、単相50/60Hzの電圧を使用することができます。角度は0.01°または1′の分解能で測定できます。 精度は±(2.5+L/150)μmで、Lはワークの長さをmm単位で表します。0.003mmの再現性があります。高速移動を容易にするためのリニアガイドトランスミッションを装備しています。デジタル表示はRS232出力のDC3000 DROを介して行われます。
