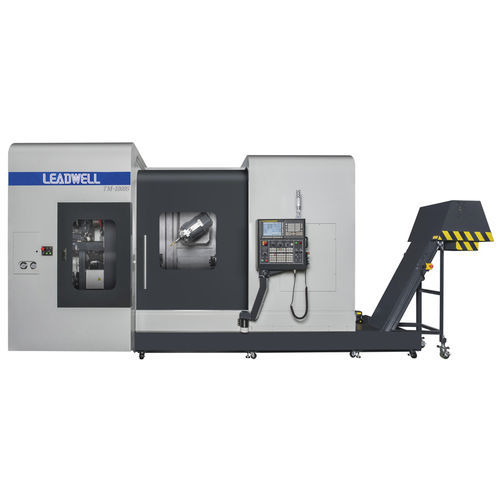

CNC旋盤 TM series 3軸A2-840ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- スピンドル
- A2-8
- ツールステーション数
- 40ツール
- その他の特徴
- 多機能, Y軸付
- 複合機能
- ミリング, 穿孔
- 直径
750 mm
(29.53 in)- 回転速度
3,500 rpm, 12,000 rpm
(21,991.149 rad.min-1, 75,398.224 rad.min-1)- 最大切削径
670 mm
(26 in)- 最大切断長
1,050 mm, 1,700 mm, 2,000 mm
(41 in, 67 in, 79 in)- 貫通穴のサイズ
78 mm
(3 in)- X軸
600 mm
(24 in)- Z軸
1,100 mm, 1,750 mm, 2,050 mm
(43 in, 69 in, 81 in)- 早送り速度X
30,000 mm/min
(20 in/s)- 早送り速度Z
30,000 mm/min
(20 in/s)- 公称出力
44.6 kW
(60.6 hp)
詳細
*B軸を持つ多機能機で、ベベル角の穴あけや切断加工が簡単にできます。
*B軸はDDビルドインモーターで駆動され、最高のトルクは3000Nmで、カーブカップリングにより、重切削加工や曲面フライス加工も容易に行えます。
*Y軸の設計は垂直タイプで、当社のムービングコラムの機械構造と一致し、Y軸は完全に動くことができます。移動のためのデッドスペースが発生しません。(Y軸の移動量は+/-130mm）。
*C軸（チャックスピンドル）：主軸最小値：±0.001(ワークピース)
角度位置決め)。
*B軸：連続動作天使：0.001゜（連続ミーリング）、歯付クラッチ
割り出し角度：5゜(クランプ回転)
---
