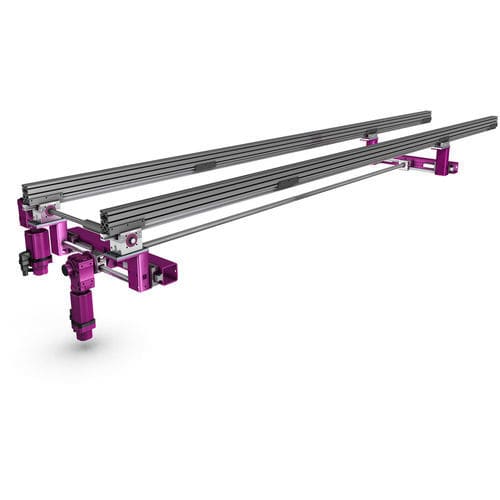

多軸配置システム Shuttle

3軸2軸方向リニア

1軸シャトル、吊り下げ式、2軸駆動 吊り下げ式1ビームシャトル。水平駆動用のビームの下にラックとLifgo®リニアが吊り下げられています。これに上部構造とZストローク用のLifgo®2個が取り付けられています。吊り下げられた標準的なアルミ製プロファイルには、グリッパーや吸盤などのデバイスを取り付けることができるようになりました。 1アームシャトル、吊り下げ式、2軸駆動、5グリッパーステーション付き 水平リフトは吊り下げ式に取り付けられています。前の例とは対照的に、垂直リフトは、垂直方向に並んだ各ギアボックスの隣に、水平方向に2つ目のlifgo®ギアボックスが取り付けられるように設計されています。ギアボックスは、それぞれプロファイルシャフトを介して接続され、同期しています。水平方向では、ラックに引張力がかかり、ピニオンが回転します。この力は垂直方向のLifgo®に伝わり、回転は直線運動（この場合は垂直運動）に戻されます。 グリッパー機能付き2軸搬送装置 立っている2軸搬送の部品搬送装置。リフティング軸は水平に1本、グリッパー軸またはクロージング軸は1本、両側から中心に向かって同期しています。ステップコンベヤとしても使用可能。また、水平・垂直ストロークと閉軸の同期による3軸搬送も可能です。 2アームシャトル、スタンディング、外側から2軸駆動 外部にドライブを取り付けた2軸のトランスファーシャトルとして設計されています。3軸搬送のグリッパーシャトルとしての設計も可能です。
