ロード測定システム EMS

緊張部品キャリブレーション用

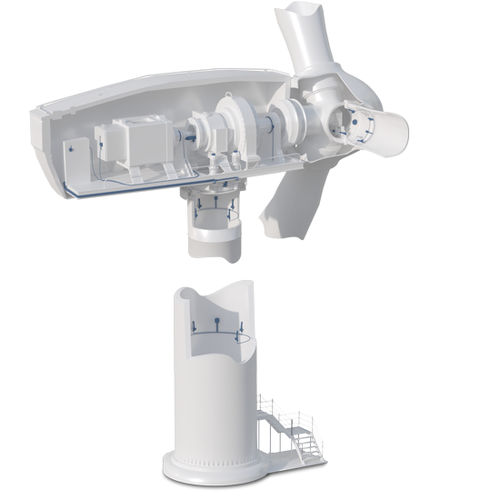

センサーデータの前処理により、構造物の荷重を高速かつシンプルにモニタリング EMS（Elongation Measurement System）は、風力発電機のローターブレード、マシンフレーム、タワーにかかる荷重を監視することができるシステムです。ひずみセンサー、中央評価ユニット、最適化されたソフトウェアアプリケーションの組み合わせで構成されています。このシステムは、アプリケーションの規模や複雑さに対応することができます。 基本モジュールを備えたEMSは、検証済みのセンサーとシステムデータの助けにより、負荷のモニタリングと計算を簡素化します。このデータは、風力タービンの稼働率と寿命を向上させるために利用することができます。 付属のソフトウェア基本モジュールは、以下の機能を提供します。 センサデータの妥当性チェック センサデータの妥当性チェック、センサ信号のマルチポイント校正 システムエラーへの個別対応 材料歪み限界のモニタリング EMSの基本モジュールは、事前に評価されたセンサーデータ、サポートされたローター校正、エラー処理により、開発コストの削減をサポートします。また、基本モジュールでは、材料のひずみ限界のモニタリングも可能です。 システムのハードウェアは、以下の製品およびコンポーネントから選択し、サイズと複雑さに関してアプリケーションに合わせてカスタマイズされます（画像参照）。ゲートウェイ1台につき最大4個のひずみセンサーを設置し、リアルタイムのひずみ測定データを収集します。ローターブレードの場合、ゲートウェイは風力発電機のハブ内に設置されたプロセス診断ボックス（PDB）に接続されます。また、タワーの下部と上部からもゲートウェイを介してひずみセンサを接続し、この高分解能のひずみ・荷重計測システムの一部として使用することができます。
