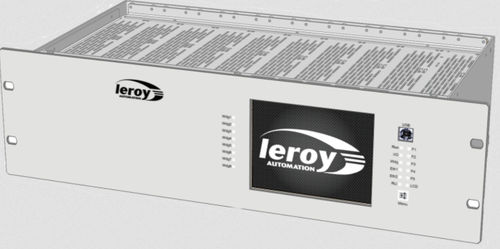

パネルマウントPLC ACS

入力16Modbus RTUイーサーネット経由

EN61850規格の要件を満たすように設計されたACSシリーズは、変電所の電源の制御と管理に使用されます。 フロントパネルのタッチスクリーンは、人間工学に基づいた制御を可能にします：可視化、注文、リストアップ、不具合の確認、... 入力/出力はリアパネルに配線されています。24Vdc、48Vdc、125Vdcのどのタイプの電源にも適応するように設計されています。 IEC61850プロトコルにより、変電所のグローバル制御システムに統合することができます。 ACSモジュール基板は、現在までに3万台以上設置されています。 中央装置 -中央演算処理装置: -Marvel Xscale 32ビット 416Mhz -I/Oコプロセッサー: -STM32 120Mhz -メモリ -RAM : 64Mo -フラッシュROM：32Mo -フラッシュ（永続記憶） : 4Ko 入出力機能 リダンダント多電源入力ボード 16入力搭載ボード 入力ごとに2つのアクイジションチェーン コネクタネジ：2入力1コモン 各入力の動作電圧：配線により選択可能 24Vdc - 20mA 48Vdc - 15mA 125Vdc - 6 mA カードによる自己監視 内部テンションの監視 CPUとの対話の監視 バス上のカード・アドレスの冗長化 制御コマンドボード 4つのスイッチギヤインターフェースを持つボード。 各インターフェースに スイッチギアを閉じる "リレー出力1個 開閉器開放用リレー出力1個 最大開閉電圧：300Vdc 最大開閉電力：60W 1入力 "開閉器閉" 1入力 "開閉器オープン" 配線による入力電圧の選択
