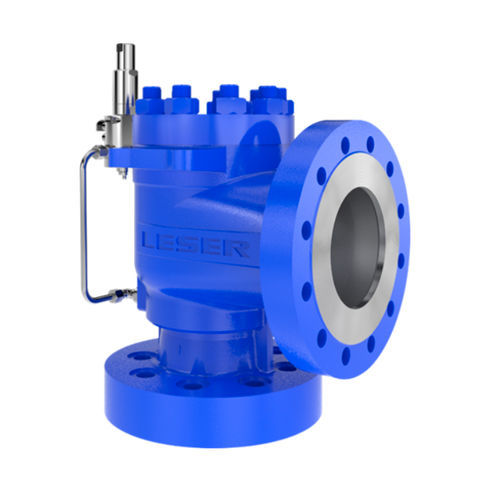

パイロット安全弁 811

高いプラント効率を実現するソリューション パイロット式安全弁 -全シリーズ中、最も高いブローオフ能力 -設定圧力までの気密性 -設定圧力の96%まで使用可能です。 -背圧は設定圧の70％まで -逆流防止装置が標準装備 -統合された配管が損傷や凍結を防止 -補助的なローディングシステム 以下の安全弁の特性を可能にする装置です。 -設定圧力までの気密性 -設定圧力の97%までの作動圧力 -開弁時間が短いため、媒体の損失が少ない -運転中に機能テストとバルブ調整が可能 -あらゆる媒体温度に対応 技術仕様 タイプ 811 開口部 API規格及びエクストラオリフィス。1 d 2 - 8 t 10 / 1 g 2 - 8 t+ 10 実際のオリフィス径 d ₀（直径 11 - 190 mm｜0.433 - 7.087 インチ 実際のオリフィス面積 A 95 - 25446.9 mm² （0.147 - 39.443 in²) フランジ定格 インレット PN10～PN250｜Cl150～Cl1500 温度(DIN EN 準拠) -45～200 °C (特別仕様：-162～300 °C) | -49～392 °F (特別仕様：-259.6～572 °F) 温度（ASME準拠） -45～200 °C (特別仕様: -162～300 °C) | -49～392 °F (特別仕様: -259.6～572 °F) 本体材質 1.0619、1.4408（特殊高合金）｜SA 216 WCB、SA 351 CF8M、SA 352 LCB（特殊高合金）｜SA 216 WCB、SA 351 CF8M、SA 352 LCB（特殊高合金 バルブ接続 フランジ：DIN EN 1092 または ASME B 16.5 または JIS 2220 に準拠 負荷形式 プロセス媒体による制御 認証取得 ASME Section XIII認証（Section VIII Div. 1サービス）、PED/ DIN EN ISO 4126-4、PED/ AD 2000-Merkblatt A2、AQSIQ、EAC、TSSA 分類協会 LR、RINA、DNV GL、BV
