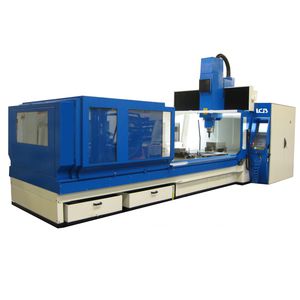

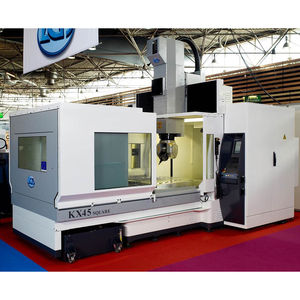

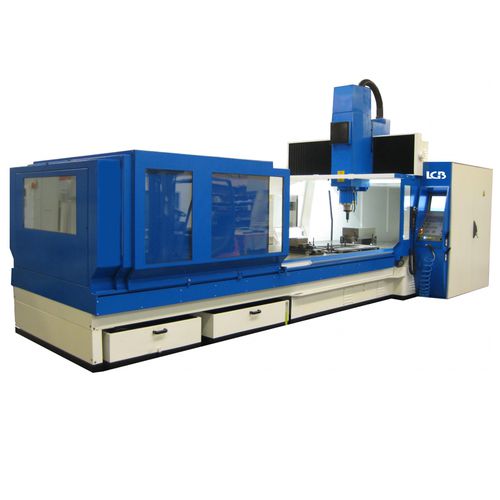

3軸フライス盤 KX45 GV1縦型固定式ガントリー固定型ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- 固定式ガントリー, 固定型ベッド, 移動式テーブル
- スピンドル
- HSK F63
- ツールステーション数
- 24ツールステーション
- 応用
- 金型工業用, マトリックス用
- その他の特徴
- 高速, 高精度, 高性能, 工具自動取り換え機能付
- X軸移動距離
3,300 mm
(129.92 in)- Y軸移動距離
1,500 mm
(59.06 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
20 kW, 25 kW, 51 kW
(27.19 hp, 33.99 hp, 69.34 hp)- X軸の移動速度
25,000 mm/min
(16 in/s)- Y軸の移動速度
25,000 mm/min
(16 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大ツール重量
5 kg
(11 lb)- ツール交換時間
8 s
- 総重量
15,500 kg
(34,171.65 lb)- 全長
8,450 mm
(332.7 in)- 全幅
3,500 mm
(137.8 in)- 全高
3,260 mm
(128.3 in)
詳細
X"、"Y"、"Z "軸にはシュネーベルガーのローラーガイドが装備され、軸の位置決め精度を高めています。CN IT 530 HSCI、アブソリュートリニアエンコーダ、軸用モータ、およびバリエータを含むハイデンハインパックは、デジタル制御のHSMアルゴリズムとさまざまな機械部品との完璧な相互作用により、荒加工および仕上げ加工における高速性と優れた切削精度を実現します。
この新しい "GV "シリーズは、金型製作（金型設計、マトリックス、モデル）、航空・自動車産業用部品の製造、高精度メカニック製品などの分野における加工要件を満たすために、お客様やパートナーとの緊密な協力により開発されました。
---
