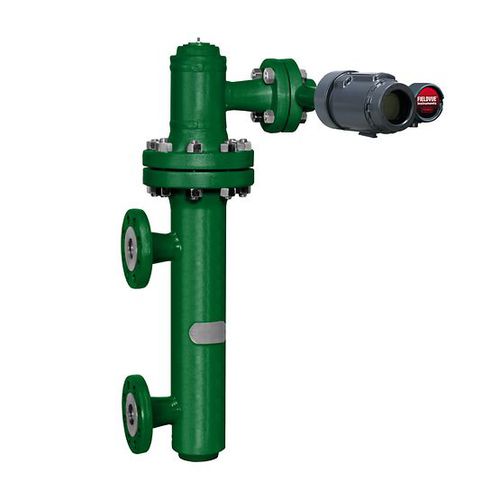

ディスプレーサレベルトランスミッタ 249B

液体用HART4-20 mA

DLCシリーズスマートディスプレーサレベル（インターフェース）トランスミッタは、インポートされた元のDLC3000シリーズスマートレベルコントローラと測定室、測定機構、変位およびトルクチューブで構成され、液体レベルの変化は、変位の浮力の変化をトリガし、それは トルクチューブユニット。 これにより、トルクチューブとコアアクスルが同期して回転します。 同時に、トルクチューブのコアアクスルに固定された磁性鋼部品が回転変位を回転させる。 ホール効果センサは磁場の変化を検知し、磁気信号を電流信号に変換します。 DLC3000シリーズスマートレベルコントローラは、コントローラと相対電子回路でプロセス変数を測定し、LCDを駆動するために電流出力を供給し、HART 通信をサポートします。 コントローラは、温度補償および線形化された電気信号を受信します。 一方、プロセス温度の変化によって生じる液体密度変化を補償し、4 〜 20mAの電流出力信号を供給します。 LCDは、アナログ出力、プロセス変数、プロセス温度（RTDがインストールされている場合）、トルク管の回転角度、変動率の範囲などを示すことができます。
