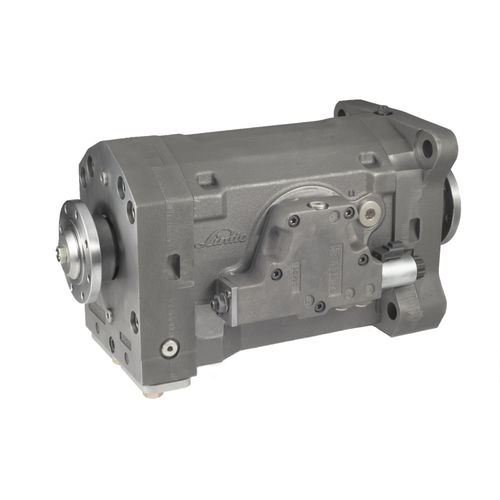

可変容量油圧モーター HMV-02 Dアキシャルピストンコンパクト開回路
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- アキシャルピストン
- その他の特徴
- コンパクト, 可変容量, 開回路, 閉回路, 高速, ハイトルク, 歯車減速機付き
- 圧力
450 bar, 500 bar
(6,527 psi, 7,252 psi)- 回転速度
2,900 rpm, 3,100 rpm, 3,300 rpm, 3,400 rpm, 4,100 rpm
(18,221.24 rad.min-1, 19,477.87 rad.min-1, 20,734.51 rad.min-1, 21,362.83 rad.min-1, 25,761.06 rad.min-1)- トルク
1,437 Nm, 2,267 Nm
(1,059.88 ft.lb, 1,672.05 ft.lb)- 排気量
210 cm³, 331 cm³
(7.1 US fl oz, 11.19 US fl oz)
詳細
この新しいアキシャルピストンモータは、リンデ油圧が開発したもので、従来の斜板式より高い最高回転数を実現しました。また、コンパクトな設計でありながら大排気量であるため、通常モジュラートランスミッションで達成される広い伝達速度範囲を実現することが可能です。HMV-02 Dは、モーターとトランスファーギヤボックスの組み合わせに比べ約30％の軽量化を実現し、設置面積も小さくなっています。HMV-02 Dは、斜板回転群を2つ並べた「対面配置」という革新的な設計により、出力密度を向上させました。その結果、2つのモータの変位量を調整するための制御は1つで済みます。また、内部横力を補正することで、両回転群に必要な駆動軸は1本、軸受は2個（4個）で済みます。
メリット
軽量化
平均効率の向上
設計特性
高圧開閉回路システム用斜板式アキシャルピストン型ダブルモーター
2つの回転グループが対面配置され、共通の制御を行う
PTOスルードライブ・モーター
ポジティブ制御（デフォルト=Vmin）
---
