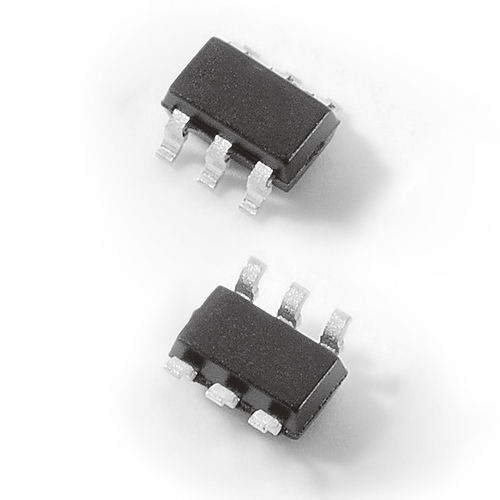

過渡電圧抑制(TVS)ダイオード マトリックス SRV05-4HTG-D series

SMD低容量電子機器用

SRV05-4HTG-D は低キャパシタンスのレールツーレール ダイオードと追加のツェナーダイオードを統合し、各 I/O ピンを ESD および高サージ事象から保護します。この堅牢なデバイスは、IEC 61000-4- 5（tP=8/20μs）に定められた 10A のサージ電流を問題なく吸収し、性能を劣化させることはありません。また、IEC 61000-4-2 に規定された最低 ±30kV ESD にも対応します。負荷キャパシタンスが非常に低いため、高速信号ピンの保護にも最適です。 特長： • ESD、IEC 61000-4-2、±30kV 接触、±30kV 空気 • EFT、IEC61000-4-4、40A (5/50ns) • 雷、10A（IEC 61000-4-5 第 2 版に定められた 8/20μs） • 各 I/O あたり 1pF（TYP）の低キャパシタンス • 5V で最大 0.5μA の低リーク電流 • 小型 SOT23-6（JEDEC MO-178）パッケージ • ハロゲンフリー、鉛フリー、RoHS 適合 • 感湿レベル（MSL -1） アプリケーション： • LCD/PDP TV • モニター • ノートパソコン • 10/100/1000 Ethernet • Firewire • セットトップボックス • フラットパネル ディスプレイ • ポータブル医療機器
