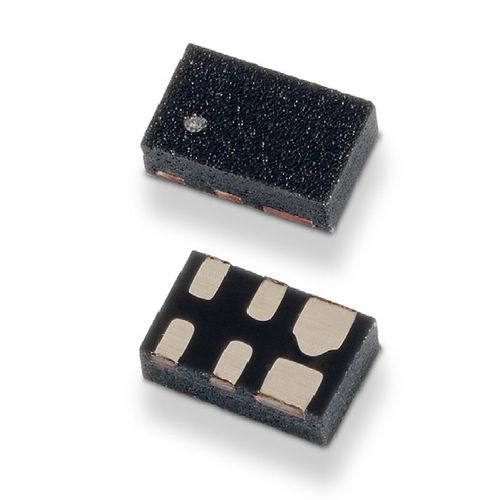

過渡電圧抑制(TVS)ダイオード マトリックス AQ3400 series
SMD低容量高速スイッチング

過渡電圧抑制(TVS)ダイオード マトリックス
過渡電圧抑制(TVS)ダイオード マトリックス
お気に入りに追加する
商品比較に追加する


特徴

技術
過渡電圧抑制(TVS)
設置
SMD
電気的特性
低容量, 高速スイッチング
技術的特徴
電子機器用
DC電圧

5 V

詳細

AQ3400 は低キャパシタンスのステアリングダイオード 2 チャンネルと追加のツェナーダイオードを統合し、有害な静電気放電 (ESD) を起こす可能性のある電子機器を保護します。AQ3400 は、パフォーマンスを低下させることなく、IEC 61000-4-2 国際規格で規定されている最大レベルの連続 ESD ストライク(レベル 4、±8kV 接触放電)を安全に吸収することができます。その低いオフステートキャパシタンスは、USB 2.0 または USB 3.0、および極めて低い動的抵抗の 1Gb イーサネットをはじめとする高速信号ラインの保護に最適で、非常に精密な最先端のチップセットを ESD トランジェントから守ります。 特長: • ESD、IEC 61000-4-2、±30kV 接触、±30kV 空気 • ESD、ISO 10605、330pF 330Ω、±30kV 接触、±30kV 空気 • EFT、IEC 61000-4-4、80A (tp=5/50ns) • 雷、8A(IEC 61000-4-5 第 2 版で定められた 8/20μs) • 各 I/O あたり 1pF(TYP)の低キャパシタンス • 低リーク電流:5V で 0.01μA (TYP) • コンパクトな μDFN (JEDEC MO-229) パッケージによるフロースルールーティングが PCB レイアウトを簡潔化 • AEC-Q101 適合 • 感湿レベル (MSL -1) • ハロゲンフリー、鉛フリー、RoHS 適合 • PPAP 対応 マーケット / アプリケーション: • 自動車エレクトロニクス • LCD/PDP TV • 外部ストレージ • DVD/Blu-ray プレーヤー • セットトップボックス • スマートフォン • ウルトラブック / ノートパソコン • デジタルカメラ • ポータブル医療機器 • ウェアラブル技術
