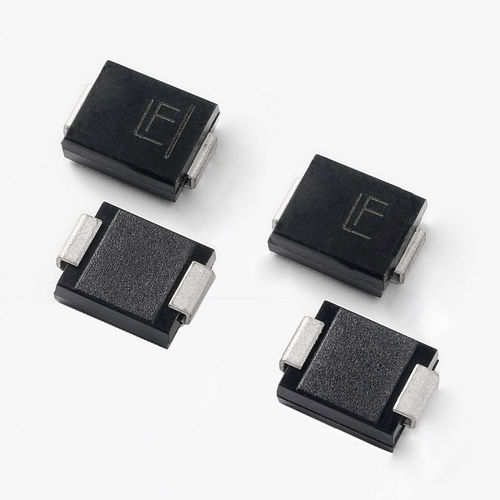

過渡電圧抑制(TVS)ダイオード 1.5SMC series

SMT低インダクタンス電子機器用

1.5SMC シリーズは、雷その他の電圧過渡現象に起因する電圧過渡から、高精度の電子機器を保護するよう設計されています。 特長 • 10/1000μs 波形で 1500W のピークパルス電力容量、繰り返し率（デューティサイクル）：0.01% • 優れたクランプ機能 • 低いサージ抵抗増分 • VBR の最低値が 12V を超える場合、通常は IR が 1μA 未満 • 基板スペースを最適化するための表面実装アプリケーション向け • 小型パッケージ • ストレインリリーフ内蔵 • 通常の故障モードは規定を超える電圧や電流による短絡 • JEDEC JESD201A の表 4a および 4c に基づくウィスカ試験を実施 • IEC 61000-4-2 ESD 30kV（空気）、30kV（接触） • IEC 61000-4-2 に準拠したデータラインの ESD 保護 • IEC 61000-4-4 に準拠したデータラインの EFT 保護 • 高速応答時間：最低 0 ボルトから BV 分で通常 1.0ps 未満 • ガラスパシベーションされたチップジャンクション • 高温でのリフローはんだ付けを保証：260°C / 30 秒 • VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25)) (αT：温度係数、通常値 0.1%) • プラスチック パッケージは、アンダーライターズ・ラボラトリーズに基づく可燃性定格 V-0 です。 • J-STD-020 の MSL レベル 1 に準拠、LF 最大ピーク 260°C • マット錫めっき（鉛フリー） • ハロゲンフリーおよび RoHS 適合 • 鉛フリー E3 で、クラス 2 インターコネクトは鉛不使用、ターミナルの仕上げ素材には錫 (Sn) を採用 (IPC/JEDEC J-STD-609A.01)
