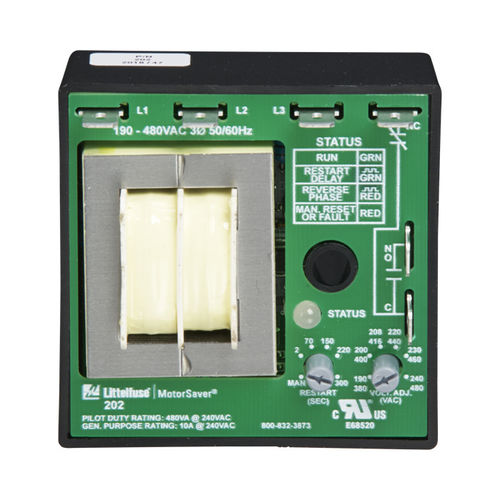

電圧監視継電器 202 series

1NO/NC三相電動モーター用

202シリーズは、三相、自動レンジ、デュアルレンジ電圧モニタで、サイズに関係なくAC190～480V, 50*/60 Hzのモータを保護します。202-RP(および AC475 ～ 600V 用の 202-575-RP)は、三相システムの相回転をモニタし、逆相でのみトリップします。重要なアプリケーションには、ファンモータ、スクロールコンプレッサ、グラインダ、コンベヤシステム、エレベータ、およびエスカレータなどがあります。どちらの製品も、ユーザーが選択可能な公称電圧設定点を提供し、200 Vと400 Vの範囲を自動的に選択します。 このユニークなマイクロコントローラー・ベースの電圧・位相検知装置は、三相電圧を常時監視し、有害な送電線状態を検知します。有害な状態が検出されると、MotorSaverの出力リレーは指定されたトリップ遅延の後に非アクティブになります。出力リレーは、指定された再起動遅延時間（または手動リセット）の間、電力線状態が許容レベルに戻った後に再起動します。202シリーズには、高度なシングルLED診断機能が搭載されています。5つの異なる点灯パターンで、フォルトと正常な状態を区別します。ステータスライトは緑色に点灯し、回転が正常なときにリレーが作動します。 *注：50Hzでは、すべての遅延タイマーが20%増加します。CE申請中
