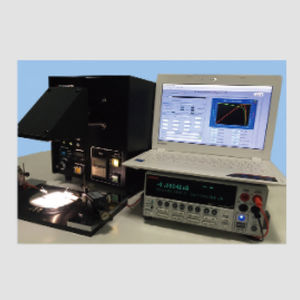

エネルギーデータ取り込みシステム I-V

電圧太陽電池パネル付抵抗

太陽電池素子には様々な種類があります。主な用途としては、発光ダイオード、太陽電池、光検出器などがあります。デバイスの特性は、その電流-電圧曲線と大きな相関関係がある。単一のpn接合からmutt接合、ホモ接合からヘテロ接合、活性層の表面微細構造からナノ構造の設計まで、それぞれのケースで電流-電圧曲線の特性は異なる。ソーラーシミュレータを用いてIVカーブを測定することで、エネルギー変換効率のほか、開放電圧（Voc）、短絡電流（Isc）、理想係数（FF）、回路抵抗（Rs）、シャント抵抗（Rsh）などの関連特性を得ることができる。 特徴 ハードウェア - Keithley 24XXシリーズ，Keithley 26XXシリーズ，Agilient B29XXシリーズのソース・メータ 測定項目 - ライトIV/ダークIV - 特定の電圧ステップ、時間ステップ、コンプライアンス電圧／電流、電圧／電流の測定範囲、ステップ数、極性の調整可能なスキャン - フォワード/リバーススキャン - 特定の時間帯でのマルチ測定 - 2線式および4線式の測定 - 定電圧・定電流での経時安定性測定曲線（電圧vs時間、電流vs時間 - 4線式抵抗測定(シート抵抗) - LiveStrong社製基準太陽電池の温度測定 - ソーラーシュミレーターのシャッター制御(オプション) - 太陽電池やデバイスの多チャンネル測定 解析 - IVカーブ測定。 Voc, Isc, Jsc, Vmax, Im-ax, Pmax, Fill Factor (FF), Efficiency, Re, Rehなどの太陽電池パラメータの算出 - 安定性の測定。 電圧/電流の最大値、最小値、平均値、標準偏差などの算出
