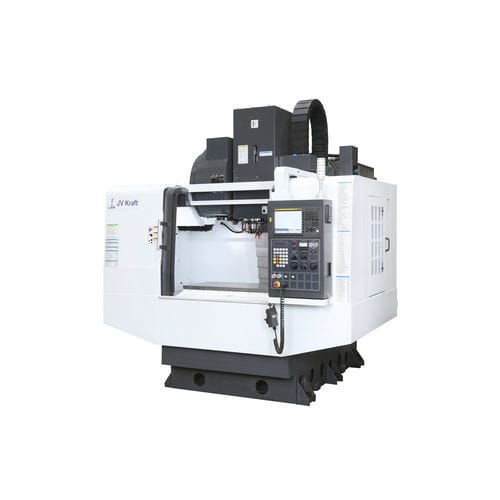

3軸フライス盤 JV Kraft縦型BT 4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 20ツール
- 関連機能
- 切断
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
440 mm
(17.32 in)- Z軸移動距離
490 mm
(19.29 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- 最大テーブル積載量
500 kg
(1,102 lb)- 最大ツール重量
7 kg
(15.4 lb)- ツール交換時間
2.5 s
- 総重量
4,300 kg
(9,479.88 lb)- 全長
3,300 mm
(129.9 in)- 全幅
3,560 mm
(140.2 in)- 全高
2,830 mm
(111.4 in)
詳細
移動量
主軸端からテーブル上面までの距離 - mm - 134 - 624
テーブル
テーブルサイズ - mm - 1050 × 450
Tスロットサイズ×ピッチ -個数×mm×mm - 4×18×100
スピンドル
最大スピンドル最大トルク (連続 / 間) - Nm - 48/93
フィードシステム
切削送り速度 - m/min - 10
ボールネジ径×ピッチ - mm - ∅ 40 x 12
オートツールチェンジャー
最大工具径（隣接工具使用時） - mm - 80
工具最大径（隣接工具なし） - mm - 125
最大工具長工具長 - mm - 250
工具交換時間 (工具間) - sec - 2.5
精度
位置決め精度 (X/Y/Z) - 軸 - mm - ±0.010
CNCシステム
コントローラ - タイプ - 三菱/シーメンス/ファナック
---
