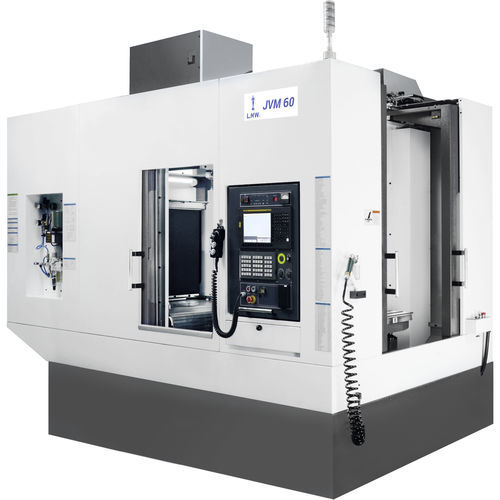

3軸フライス盤 JVM 60縦型BT 4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 20ツール
- 関連機能
- 切断
- X軸移動距離
640 mm
(25.2 in)- Y軸移動距離
460 mm
(18.11 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
6,500 rpm
(40,841 rad.min-1)- 出力
最大: 11 kW
(14.96 hp)最少: 7.5 kW
(10.2 hp)- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
350 kg
(772 lb)- 最大ツール重量
7 kg
(15.4 lb)- 繰返し精度
0.003 mm
(0.00012 in)- ツール交換時間
3 s
- 総重量
6,500 kg
(14,330.05 lb)- 全長
3,320 mm
(130.7 in)- 全幅
2,380 mm
(93.7 in)- 全高
3,050 mm
(120.1 in)
詳細
移動量
主軸端からテーブル上面までの距離 - mm - 200 - 800
テーブル
テーブルサイズ - mm - 700 x 1200
パレットサイズ - mm - (2-700 x 500)
テーブル積載量 - kg - 2 x 350
Tスロットサイズ x ピッチ - 個数 x mm x mm - 5 x 18 x 100
スピンドル
最大スピンドル最大トルク（連続/連続） - Nm - 54/105
フィードシステム
切削送り速度 - m/min - 10
ボールネジ径×ピッチ（X軸） - mm - ∅ 40 x 16
オートツールチェンジャー
最大工具径（隣接工具使用時） - mm - 80
最大工具径（隣接工具なし） - mm - 150
最大工具長工具長 - mm - 300
精度
位置決め精度 (X/Y/Z) - 軸 - mm - ±0.010
CNCシステム
コントローラ - タイプ - 三菱/シーメンス/ファナック
---
