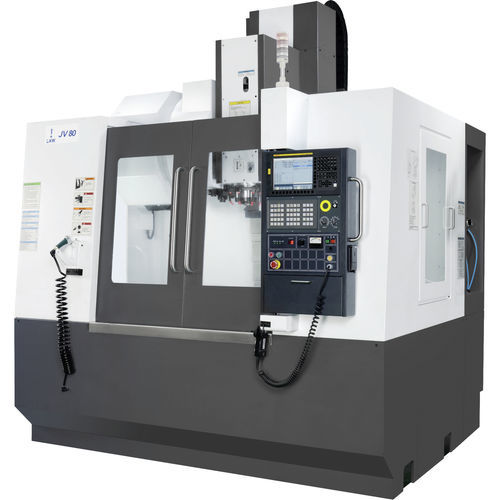

3軸マシニングセンタ JV 80縦型BT 4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 20ツール
- 関連機能
- 切断
- X軸移動距離
820 mm
(32.28 in)- Y軸移動距離
540 mm
(21.26 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
5,000 rpm
(31,416 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
7 kg
(15.4 lb)- 繰返し精度
0.003 mm
(0.00012 in)- ツール交換時間
3.5 s
- 総重量
5,500 kg
(12,125.42 lb)- 全長
2,620 mm
(103.1 in)- 全幅
2,860 mm
(112.6 in)- 全高
3,165 mm
(124.6 in)
詳細
ストローク
主軸端からテーブル上面までの距離 - mm - 125 - 725
テーブル
テーブルサイズ - mm - 1000 × 560
Tスロットサイズ x ピッチ - 個数 x mm x mm - 5 x 18 x 100
スピンドル
最大回転数スピンドル最大トルク (連続 / 間) - Nm - 78/143
フィードシステム
切削送り速度 - m/min - 20
ボールネジ径×ピッチ - mm - ∅ 40 x 12
オートツールチェンジャー
最大工具径（隣接工具使用時） - mm - 80
工具最大径（隣接工具なし） - mm - 150
精度
位置決め精度 (X/Y/Z) - 軸 - mm - ±0.010
CNCシステム
コントローラ - タイプ - 三菱/シーメンス/ファナック
---
