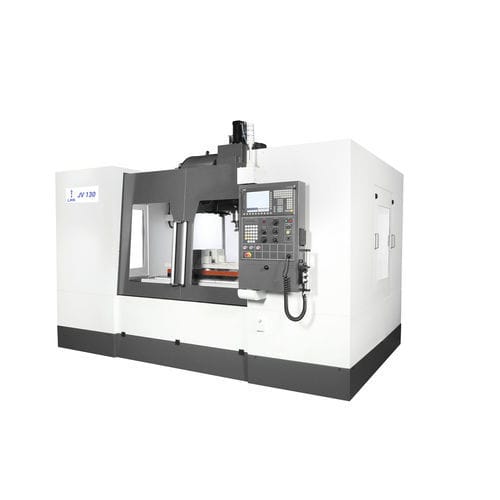

3軸マシニングセンタ JV 130縦型BT 4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 20ツール
- 関連機能
- 切断
- X軸移動距離
1,300 mm
(51.18 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- 最大テーブル積載量
1,500 kg
(3,307 lb)- 最大ツール重量
8 kg
(17.6 lb)- 繰返し精度
0.003 mm
(0.00012 in)- ツール交換時間
3.5 s
- 総重量
10,000 kg
(22,046.23 lb)- 全長
3,400 mm
(133.9 in)- 全幅
4,060 mm
(159.8 in)- 全高
2,800 mm
(110.2 in)
詳細
移動量
主軸端からテーブル上面までの距離 - mm - 100-750
テーブル
テーブルサイズ - mm - 1350X660
Tスロットサイズ x ピッチ - 個数 x mm x mm - 5 x 18 x 100
SPINDLE
最大スピンドル最大トルク（連続 / 間） - Nm - 78/143
フィードシステム
切削送り速度 - m/min - 10
ボールネジ径×ピッチ - mm - ∅ 40 x 16
オートツールチェンジャー
最大工具径（隣接工具使用時） - mm - 80
工具最大径（隣接工具なし） - mm - 125
最大工具長工具長 - mm - 250
精度
位置決め精度 (X/Y/Z) - 軸 - ミクロン - ±0.010
CNCシステム
コントローラ - タイプ - 三菱/シーメンス/ファナック
---
