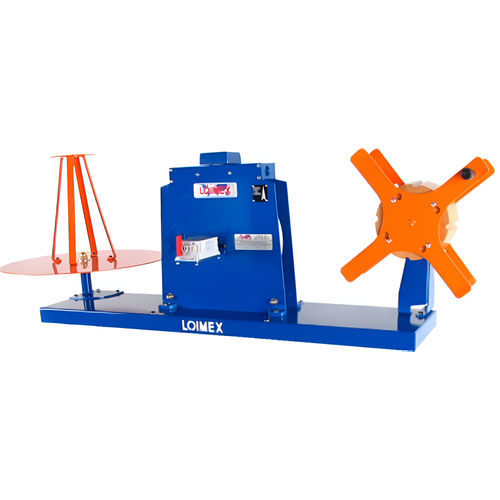

手動式巻取装置 D16H/P

ケーブル測長装置付き

この機械は、ケーブルやその他の柔軟な素材を測定し、巻き取るために使用される。 最大巻出・巻取能力はそれぞれ30kgと15kgです。 ベースフレーム 1,060x250のスチール製ベースフレームで、ケーブル測定装置M20、巻出装置A20、巻取装置R20から構成されています。 ケーブル測定器 M20 鋼製ハウジング、軽金属製測定ホイール円周 1,000 mm、ボールベアリング付き。 被測定物の接線方向通過用円錐形入口付き通過ガイド。 ダブルスプリングトラクション付き加圧ローラー、硬質ゴムで覆われたスチール製（タイプM20/Sは特殊スチール製）、保護カバー付きベアリング、ラック＆ピニオン機構によりレバーで作動。 黒地に白の7mm数字でメーターとセンチメートルを連続表示するカウント機構。9,999.99メートルまで計測可能、白抜き数字でセンチメートル単位に細分化。 ゼロリセット用レバー。 コーン60:200 mm Ø、高さ350 mm、取り外し可能なロックプレート付き。ベースプレートには4つの固定穴、サポートベース付き。 WINDING DEVICE R20 Ø60:200mm、高さ350mmの木製コーン付きベアリングブロック。前面のロッククロスは簡単に取り外せます。 最大容量15 kg。 オプション D16h を足付きでご注文いただけます。ご注文の際は D16h/p をご参照ください。 - ケーブル径：1 a 16 mm - カウンター容量 : 9.999,99 mts - 精度約：+-0.2 - スチールケーブル : オプション - 寸法 : 1.450x650x470 mm
