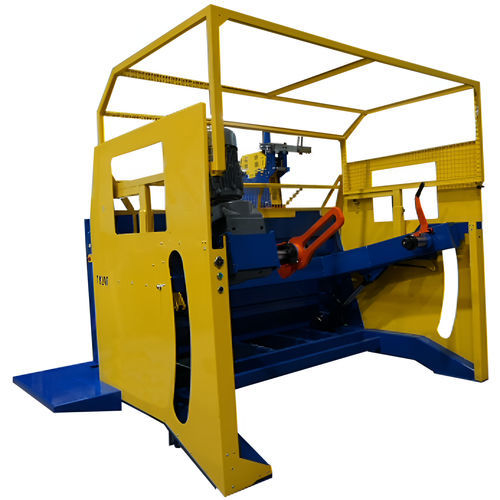

このリール・コイリング複合機は、リールラック倉庫から、またはリール搬送ジャッキから空のリールへのケーブルの測定、巻き取り、切断を一人の作業者で行うことができ、さらに追加のコイリング装置でコイルを作ることもできます。
各機械は、欧州機械安全基準に従って製造され、CEラベルが貼付されています。
適用範囲
- 1~100mmØの電気ケーブル、被覆なしまたは被覆あり、ロープなど。
- スチールワイヤーロープ Ø 1~55 mm
- 700~2000 mm Øのリール。
- 最大重量 3000 / 4000 Kg
巻き取り位置
木製リールまたはドラムは、それを支えるコーンを備えた2つの車軸の間の機械内部に配置されます。一方の車軸は手動で操作され、ラチェットレバーでブロックされます。もう一方の車軸は、マシンのケージ保護の中にあるパッドによって油圧で作動し、シャフトが動く間にリールを動かすことができるように完璧に配置されている。
特徴
- 頑丈なスチールフレームに、オプションのステアリングホイール付き。
- 油圧によるリールの昇降
- 軸への直接伝達
- コイラー装置はモーター駆動アームに直接取り付け可能。
- ドライブアーム用油圧ドライブシャフト
- 右軸ラチェット、ドラム幅520 mmに対応
- タッチスクリーン5.7インチCによる測定と制御
- 周波数インバーターを使用したスローランプと調節可能なスピードレギュレーター。
- CE セキュリティ指令に準拠した自動スイッチロック付き安全ケージ
---
