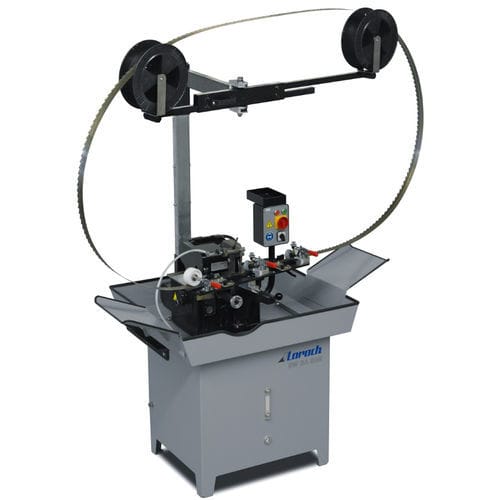

自動工具用グラインダー SW BA 80N

CBN

CVおよびバイメタルバンドソーブレード用電気機械制御式研磨機。 CBN砥石による深切り込み研削 水冷システム内蔵 幅10～80 mmのバンドソーブレード 作業範囲 歯ピッチ - 3 - 30 mm 歯の高さ - 最大12 mm (ストレート奥歯) または 8 mm (カーブ奥歯) バンドソーの幅 - 10 - 60 mm または 55 - 80 mm フェース角度 - 0 - 25度 研磨工程 研削工程1 砥石が歯の中に入り、歯面に軽く接触する。 研削工程2 砥石が歯溝に到達すると同時に、送り指によって鋸刃が前方に押し出され、底の丸い部分が研削されます。 研削工程3 砥石が後退する間、鋸刃は前進し続け、歯を研削します。 研削工程4 歯面研削が終了すると、送り指がスライドして次の歯に噛み合います。 標準歯形 まっすぐな背部歯/尖った歯 丸い奥歯
