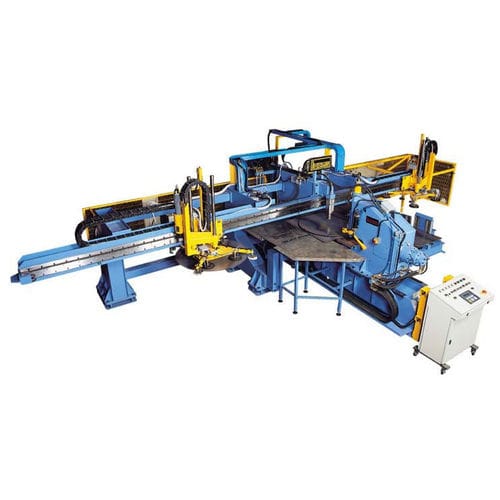

ディスク切断用の特殊シャーで、角板をクランプする固定テールストックと切断径を調整する可動式カッティングヘッドを備えています。
角板を積載するためのホールドファスト付きキャリッジ。
切断されたディスクとスクラップ(異なるステーションにある)を取り出すために、固定具と磁石を備えた台車。
正方形シートのセンタリング装置。
角型シートの持ち上げと切断ステーションでの搬送(この作業はローディングキャリッジによって行われます)。
正方形シートのセンタリングとディスクのカット。
ディスクとスクラップのリフトアップ、第1ステーションでのスクラップのアンロードとピリング、第2ステーションでのディスクのアンロードとピリング(この操作はアンロードキャリッジによって行われます)。
注:このサイクルの段階では、ローディングキャリッジはすでに新しい正方形のシートをシャーにロードしており、シャーはそのシートの切断を開始します。
上記は、ディスクより大きな正方形のシートからディスクをカットする場合ですが、オペレーターの要求に応じて、同じディスクより小さな正方形のシートからディスクをカットすることもできます(4つのスクラップのカット)。
キーボードとディスプレイの簡単な操作により、機械の機能を素早く習得できます。さらに、診断システムが作業システム上の問題をオペレーターに知らせます。
オペレーターは、パレットへの角材の積み込みと、パレットからのディスクとスクラップの取り出し以外は、一切手作業は必要ありません。切断されたディスクが一定の高さに達するか、角材が無くなると機械は停止します。
---
