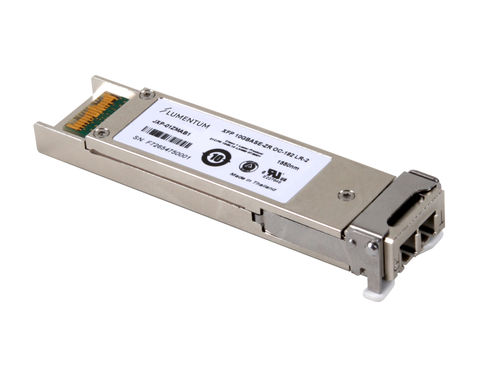

イーサネットトランシーバー JXP Series

光ファイバー用シングルモード高速

Lumentum 10G マルチプロトコル XFP 光トランシーバは、9.95 ～ 11.35 Gbps の信号レートで高速シリアルリンクを提供する集積光ファイバトランシーバです。 このモジュールは、10Gスモールフォームファクタプラグ可能（XFP）マルチソース契約（MSA）に準拠しています。 1550 nm トランシーバは、80 km のリーチに対してテルコルディア GR-253 コア（ソネット）OC-192 LR-2 および ITU-T G.959.1 P1L1-2D2（SDH）に準拠し、80 km のリーチについては IEEE 802.3-2012 第 52 条（イーサネット）10GベースZR/ZWおよび10Gファイバチャネル（FC）に準拠しています。 トランシーバは、受信パスと送信パスを 1 つのモジュールに統合します。 送信側では、10 Gbps シリアルデータストリームが回復し、リタイミング処理され、レーザードライバに渡されます。 レーザドライバ回路は、1550nmの冷却分散帰還レーザとMach-Zehnder 変調器（DFB-MZ）をバイアスして変調し、業界標準のLCコネクタを介したシングルモードファイバでのデータ伝送を可能にします。 受信側では、10 Gbpsの光データ・ストリームは、アバランシェ・フォトディテクタ（APD）、トランスインピーダンス・アンプから回収され、リタイミング処理され、出力ドライバに渡されます。 このモジュールは、ホットプラグ可能なXFIに準拠した電気インタフェースを備えています。
