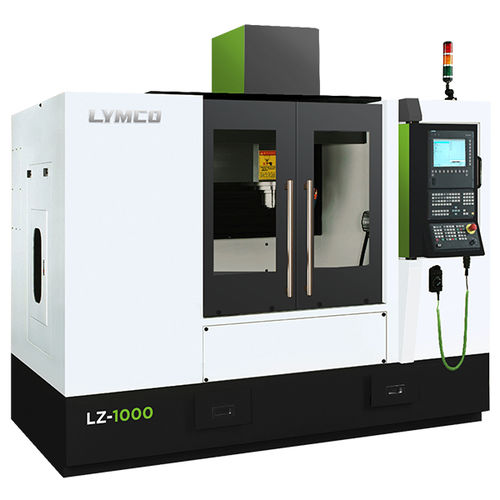

3軸マシニングセンタ LZ series
縦型16ツール20ツール

3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
ツールステーション数
16ツール, 20ツール, 12ツールステーション
応用
型用
その他の特徴
高生産性, 高剛性, 高速
X軸移動距離

450 mm, 720 mm, 1,000 mm, 1,300 mm, 1,400 mm
(17.72 in, 28.35 in, 39.37 in, 51.18 in, 55.12 in)

Y軸移動距離

350 mm, 500 mm, 600 mm, 800 mm, 1,600 mm
(13.78 in, 19.69 in, 23.62 in, 31.5 in, 62.99 in)

Z軸移動距離

300 mm, 400 mm, 500 mm, 600 mm
(11.81 in, 15.75 in, 19.69 in, 23.62 in)

回転速度

最大: 50,000 rpm
(314,159 rad.min-1)

最少: 10,000 rpm
(62,832 rad.min-1)

出力

最大: 39 kW
(53.03 hp)

最少: 6 kW
(8.16 hp)

X軸の移動速度

20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)

Y軸の移動速度

20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)

Z軸の移動速度

20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)

最大テーブル積載量

200 kg, 400 kg, 1,000 kg, 2,500 kg, 3,000 kg
(441 lb, 882 lb, 2,205 lb, 5,512 lb, 6,614 lb)

総重量

5,500 kg, 6,040 kg, 8,600 kg, 15,210 kg, 24,500 kg
(12,125.42 lb, 13,315.92 lb, 18,959.75 lb, 33,532.31 lb, 54,013.25 lb)

詳細

LZシリーズは、剛性とスムーズなツールパス走行を最大化するために、高度なT字型構造で特別に設計されています。 この機械は、ファナック、シーメンス、ハイデンハイン、または三菱のコントローラを装備することができ、顧客の習慣に応じて柔軟にインストールすることができます。高速金型加工機として、LZマシンは、並外れた構造安定性と細部構造により、最終研磨工程を短縮することができます。この機械は、全周で10ミクロンの精度を必要とする部品を加工することができる。 構造は、ベッドとブリッジの2ピース鋳造設計で強化された。この構造では、高い振動減衰特性により、表面品質を最適化することができる。そのため、この機械で加工される金型部品は、高い生産性と品質を維持することができる。結果チェックのために、レニショーまたはブルームのパーツプロービングアクセサリーをご要望に応じて構成することができます。 構造 ダブルコラムとクロスレールには独自の一体鋳造を採用。 リニアウェイ 3軸の間隔が45mmと広い、頑丈なローラー式リニアウェイ。 スピンドル 幅広いスピンドル構成の選択。15000rpmからMax.50000rpmスピンドル、Z軸加速度1.0G。

---
