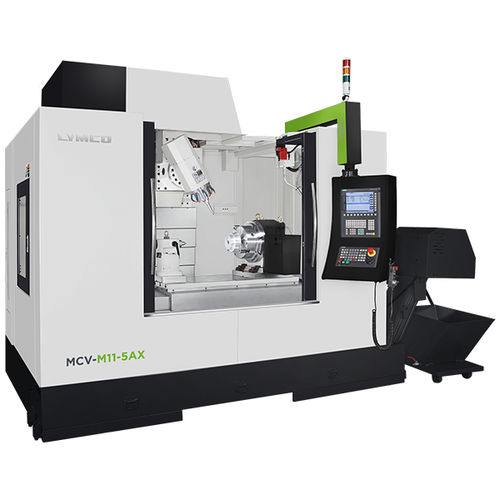

5軸フライス盤 MCV-M1 series 縦型回転テーブル30ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- 回転テーブル
- ツールステーション数
- 30ツール
- 関連機能
- 切断
- X軸移動距離
1,100 mm, 1,400 mm
(43.31 in, 55.12 in)- Y軸移動距離
650 mm, 700 mm
(25.59 in, 27.56 in)- Z軸移動距離
825 mm
(32.48 in)- 回転速度
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 出力
18 kW
(24.47 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
1,000 kg, 1,200 kg
(2,205 lb, 2,646 lb)- 総重量
11,000 kg, 13,000 kg
(24,250.85 lb, 28,660.09 lb)
詳細
MCV-5AXは、5軸の能力を必要とする中小規模の工作機械にシンプルなソリューションを提供します。MCV-5AXは、スイベルヘッド（B軸）とロータリーテーブル（C軸またはA軸）のシンプルな構成です。ショップの実際のニーズに合わせて、3+1軸、3+2軸、4+1軸として簡単にセットアップが可能です。MCV-5AXは他のLYMCO製5軸加工機と同様、国際規格（ISO、JIS、VDI）に準拠した検査と実際の加工サイクルを経ており、指令された性能を保証します。
簡単段取り
フェーシングやアンギュラードリル加工において、複数のセットアップが不要になります。
加工能力の拡大
マシニストは、穴あけやテーピングのあらゆる角度に到達でき、工具干渉の心配も少ない。
設置が簡単
フォークリフトで機械を設置し、すぐに生産を開始。
MCV-M11-5AXは、AまたはCスタイルの回転テーブルにスイベルヘッドを採用した設計構成により、複数の利点を提供します。
---
