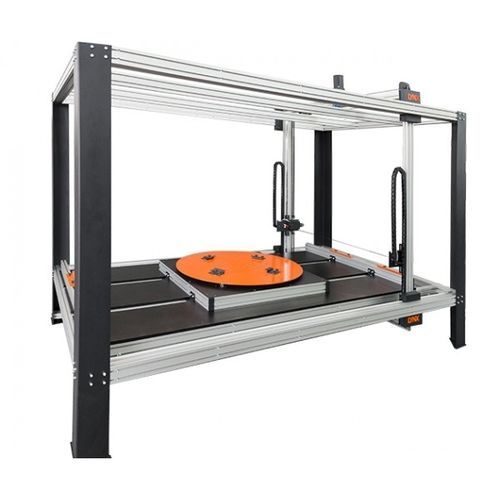

モーター駆動円テーブル

横型工作機械用CNC

3Dロータリーテーブルは、対称（球体、花瓶、ボトル）および非対称（チェスの駒、車、彫刻）の3Dオブジェクトを彫刻するためのCNCカッティングマシンに追加されます。ステッピングモーターで作動するこの全自動コンピュータ制御装置は、LYNX TERMCUTフォームカッターの全モデルに適合します。機械テーブルの上に置き、フォームブロックをセットし、彫刻を開始するだけです。 CNCマシンの回転テーブルは、シェープワイヤーまたはストレートワイヤーと共に使用できます。 3Dロータリーテーブル＋シェイプワイヤー 複数の対称形状の要素を彫刻したい場合は、シェイプワイヤーを使用します。シェープワイヤーは太いワイヤー（直径1mm以上）で、左右対称の3Dオブジェクトの輪郭を形成するために曲げます。ワイヤーをホルダーに取り付ける。カット動作は簡単です。成形されたワイヤーが材料の中に入って止まり、テーブルが360度回転する。回転後、成形されたワイヤーは材料から引き抜かれる。 非対称の3Dオブジェクト（車、チェスの駒）を彫刻したい場合は、LYNX TERMCUTフォームカッターに付属のSTYRO3Dプログラムを使用してください。このプログラムは、非対称な3Dオブジェクトの個々の切断部分のデータを自動的に生成します。RAW、STL、またはDXF形式でオブジェクトのデザインを準備します。3DファイルをSTYRO3Dにインポートし、カッティングパラメーターと精度（カッティングセクションの数）を設定し、カービングを開始します。 3Dロータリーテーブル + ストレートワイヤー 左右対称の3Dオブジェクトを彫るには、まず輪郭デザインを準備します。これはLYNX TERMCUTソフトウェアで行うか、あらかじめデザインされたベクターグラフィックスをインポートします。カッティングセクションの数を、四辺形か完全な円形かによって、4から180の範囲で設定します。
