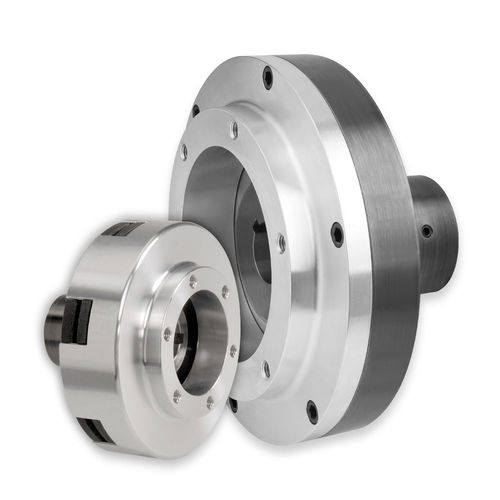

摩擦トルク リミッター STL series

機械式モジュール式アダプター付

メカニカルフリクショントルク・リミッター機構（アダプター付 連続的に作動し、瞬間的に過負荷を防ぐ 機能過負荷保護機能 駆動のアレンジメント軸からアダプター取付部品へ トルクリミッター機構は、完全に支持されたシャフトに接続するために、貫通穴とキーが設けられています。 アダプタは、ベアリングに取り付けられたプーリーやギアなどの部品に接続します。 操作方法 機械的に調整可能で、連続的に噛み合う摩擦式トルクリミッターは、過負荷の際にスリップします。 リミッターがスリップする際のトルクは、ナットの締め付けと緩めによって現場で調整可能。 調整ナットは、設定したトルクになるとセットスクリューで固定されます。 取付方法 貫通型、中間型、エンドオブシャフト トルクリミッターはシャフト上をスライドし、セットスクリューとお客様提供のキーで固定されます。 アダプターは、ベアリングで完全に支持されたプーリー、ギア、スプロケットに接続します。 メカニズムはアダプターに対応していませんのでご注意ください。 用途 瞬間的な過負荷の防止 連続的なスリップやテンションコントロールには、SensiFlex®のクラッチやブレーキをご使用ください。 最大回転数はモデルにより異なります。詳細シートをご参照ください。記載されている最大回転数を超える用途に使用する場合は、エンジニアリングにご相談ください。 デザインの特徴 リセットは不要です。 取り付けが容易なように、表示されている最大回転数に合わせてボアリングされています。 アダプターの機械加工された面とボルトサークルは、ベアリングに取り付けられたプーリーやギアとの接続を容易にします。
