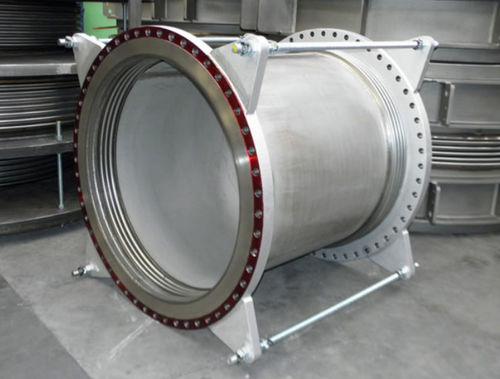

金属製伸縮管継手 M series

円形フランジ取り付け溶接

このモデルは、中央のパイプで結合された2つのベローズと、内圧による推力に耐えることができるタイロッドのシステムで構成されています。 このモデルは、全平面での横方向の動きを吸収するために使用されます。また、タイロッドシステムを特別に設計・配置することで、軸方向の動きや角度方向の動きを吸収することができます。 タイロッドは2本以上のセットで供給され、膨張継手の外周に等間隔に配置されています。伸縮継手が180度に2本のタイロッドで供給されている場合、伸縮継手は角度的にも横方向にも自由にたわむことができます。3本以上のタイロッドでは、横方向のたわみのみ可能です。 横方向のたわみ量は、各ベローズが吸収できる角度と中央パイプの長さに依存します。スプールパイプの長さを変えるだけで横方向のたわみ量を増減させることができ、中央パイプの熱膨張をベローズエレメントに取り込むことができます。 エムエルエル 溶接端を備えたユニバーサルラテラル・タイド・エクスパンション・ジョイント。 エムエフエル ユニバーサル・ラテラル・タイド・エクスパンション・ジョイント（フランジ付き）。
