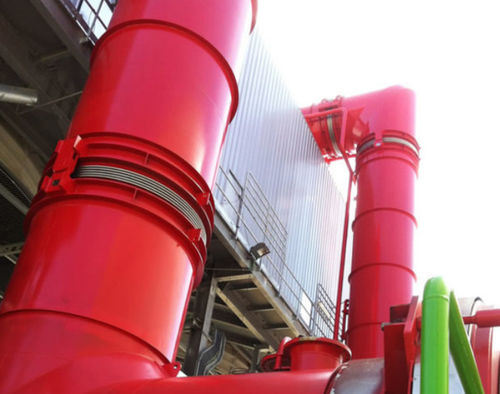

金属製伸縮管継手 M series

円形フランジ取り付け溶接

これらの拡張ジョイントは、溶接端またはフランジに加えて、1つの平面内でのみ角運動を可能にする多関節サポートのシステムに取り付けられた1つの単一のベローズ要素で構成されています。ヒンジ機構は、完全な圧力推力を受け入れるように設計されています。 これらのユニットは軸方向の移動ができませんが、一部のタイプのヒンジシステムでは、ヒンジピン用の穴を設けて、限られた軸方向の移動を可能にするスロット付きヒンジを提供することができます。これらの「スロット付きヒンジ」タイプは、圧力によるスラスト力に抵抗することができないため、適切な固定を行う必要があります。 ＭＷＰ 溶接端を持つヒンジ式エキスパンションジョイント 複合機 フランジ付きヒンジ式拡張ジョイント。 2つのMWP/MFPヒンジ式伸縮継手または1つのMWY/MFYダブル伸縮継手を使用することで、1つの平面でしか発生しないZ型配管の熱膨張を吸収することができます。 純粋な角運動の場合、これらのエキスパンションジョイントは、配管の特定のセクションの膨張を吸収するために使用することができます。
