ジンバル伸縮継手は、共通のフローティングジンバルリングに固定された2組のヒンジを使用して、任意の平面での角度移動を可能にするように設計されています。ジンバルリング、ヒンジ、ピンは、内圧とせん断力による圧力スラストを抑制するように設計されています。
ジンバルリングには丸型と角型があります。丸ジンバルの場合はねじれモーメントを考慮し、角ジンバルの場合は曲げによる不安定性を考慮しなければなりません。
MWC
溶接端を持つジンバル拡張ジョイント。
エムエフシー

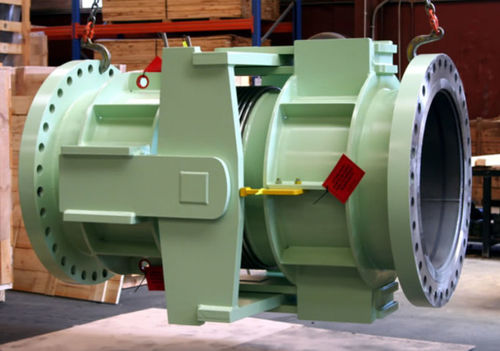

フランジ付きジンバル拡張ジョイント。
---
