スイッチング開閉装置

薄物産業用配電用

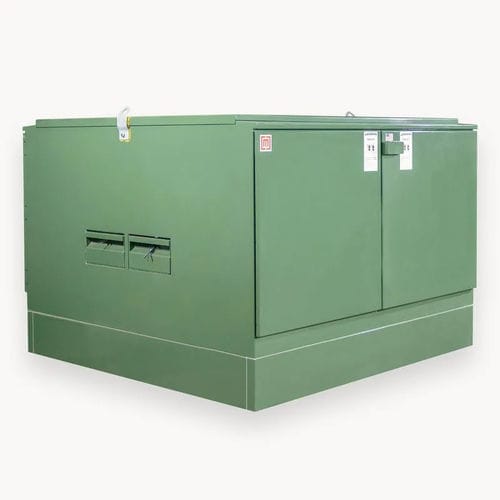

配電網の地下開閉およびヒューズ保護用に設計されたパッドマウント開閉器です。薄型のロック可能ないたずら防止設計で、屋外の公共施設に最適です。 Maddoxの耐タンパー性パッドマウントスイッチギアは、UL規格およびIEEE C37.0規格を含む業界最高水準の規格に準拠して設計、製造、テストされています：UL規格およびIEEE C37.74に適合しています。最大4つのベイを備え、複数のスイッチおよびヒューズ構成が可能です。 製品範囲 -15 kVダブルドア設計 標準仕様 -公称 14.4 kV -最大設計：15.5 kV -BIL：95 kV -メインバス連続：600アンペア -負荷遮断600 アンペア -短絡 -RMS対称：25 kA3時間デューティサイクル故障閉路 -非対称実効値：40 kA -周波数： 60ヘルツ -最大高度3300フィート -ヒューズユニット：タイプDBU、15 kV、標準速度（E） -頑丈な用途に適したマンセル・グリーン光沢仕上げ ‍ オプション機能 -ライブフロント設計 -6コンパートメント・オプション（最大5つのスイッチと5つのヒューズ配置） -25 kV 設計 -DBU ヒューズ速度バリエーション：低速 "E" および "K"
