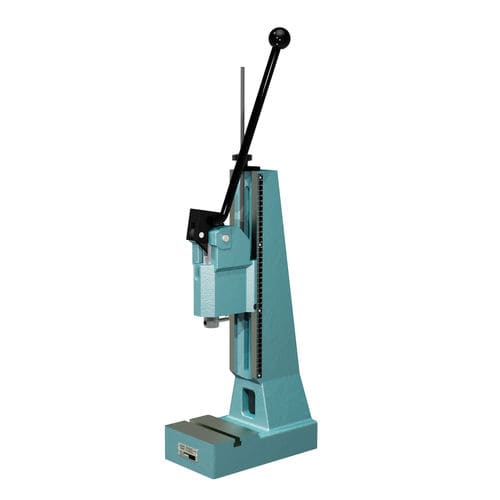

トグルプレス機 L-EP 750-40 series

手動式スタンピングパンチ

ワーキングストローク[mm]: - 0 スロート[mm] A1: - 80 トロート[mm] A2: - 0 Tスロット[mm] DIN650に準拠: - 12 ラムボアØx深さ[mm]: - 10H7 x 25 ラムØ [mm] / 表面F [mm²]: - 24 必要スペース CxG [mm]: - 155 x 220 アプリケーション トグルプレスは、組立、パンチング、リベット、エンボス、接着など、作業ストロークの終点で短い距離だけプレスの全力を必要とする場合に使用します。 mäder EP型トグルプレスには3つの容量があります。5 kN、7.5 kN、12 kNです。特に、手動式ワークステーションでの連続生産または個別生産用に設計されています。 メダルトグルプレスは、ラムストロークの終点である下死点（BDC）で初めて公称荷重に到達します。トグルレバー機構により、オペレーターの負担を軽減し、高い加工圧力を実現します。 mäderの手動トグル式プレスは、プレスの機能を強化する様々なオプションでアップグレードすることができます。 メダルプレスの丸型ラムは、高い堅牢性、研磨面、正確なラム内径を特徴としています。工具は固定ネジでラム内径にしっかりと固定できます。 公称終端力はストロークの終点で発生するため、必要な箇所に大きな力を発揮することができます。手動で120Nの力をかけることができるため、使い勝手がよい。多くのアプリケーションではより小さな力が要求されるため、連続生産でも疲労のない作業が可能です。 ERGOPRESS® ハンドレバー 360°無段階調節が可能で 作業エリアを自由に見渡せ、人間工学に基づいた快適なポジションが得られます。
