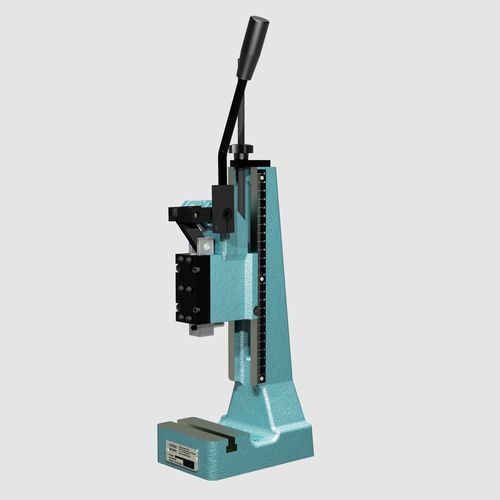

トグルプレス機 L-VK 750-40 series

手動式スタンピングパンチ

作業ストローク [mm]: - 0 スロート [mm] A1: - 80 トロート [mm] A2: - 0 DIN650に類似したT溝[mm]: - 12 ラム内径Øx深さ[mm]: - 10H7 x 25 ラムØ [mm] / 表面F [mm²]: - 25 x 25 必要スペース CxG [mm]: - 155 x 220 用途 トグルプレスは、組立、パンチング、リベット、エンボス、接着など、作業ストロークの終点で短い距離だけプレスの全力を必要とする場合に使用します。 メーダーVKトグルプレスは5 kNから30 kNまでの容量があります。特にマニュアルワークステーションでの連続生産または個別生産用に設計されています。 mäderトグルプレスはラムストロークの終端、下死点（BDC）で初めて公称荷重に達します。トグルレバー機構により、オペレーターの負担が比較的少なく、プレスの高い作動圧力が得られます。 mäder 手動トグル式プレスは、プレスの機能性を向上させる様々なオプションでアップグレードすることができます。 mäderプレスの角ラムは高い頑丈さ、研磨面、正確なガイドが特徴です。工具は固定ネジでラム内径に確実に固定できます。 公称終端力はストロークの終端で発生するため、必要なポイントに大きな力をかけることができます。手動で120 Nの力を加えることができるため、使い勝手がよい。多くの用途ではより小さな力が要求されるため、連続生産でも疲労のない作業が可能です。 エルゴプレス® ハンドレバー は360°無段階調節可能で 作業エリアを自由に見渡せ、人間工学に基づいた快適なポジションが得られます。
