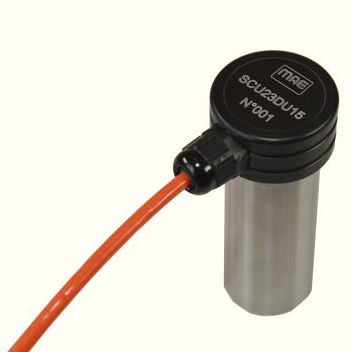

超音波送信プローブ 23 khz 周波数 Odu コネクタ
コンクリート、木材、プラスチック、石材などの非破壊検査(NDT)用超音波発信プローブ(TX)。SCU23DU15 モデルは高性能の超音波トランスデューサーおよび活動的なタイプ、一般に堅くされたコンクリートのような建築材料の非破壊的なテストのためにとりわけ設計されていて、大理石および石材、木、プラスチックです。超音波は被検査材の穴、気泡、マイクロクラックの検出を可能にします。MAEは、信号が減衰することなく長寿命であることを保証するため、最高の品質基準に従ってプローブの設計・製造を行っています。
この方法は、鉄筋コンクリート構造内の縦波超音波の伝播速度に基づいています。伝播速度は、弾性率、密度、隙間、微細な穴の存在など、材料の特性に依存します。反射、屈折、通過時間(T.O.F.)、振動エネルギーの緩和などのパラメータを決定することで、以下の情報を得ることができます:
- 混合物の均質性
- エラストメカニカル特性
- 特定の欠陥や内部欠陥の実体、形状、位置、コンクリートの品質パラメータの時間変化
パルスの通過速度を評価できる超音波試験(厚さと時間が既知)は特に重要である。
超音波調査の主な目的は、飛翔時間(TOF、Time of Fly)を記録し、その後に速度を計算することです。
---
