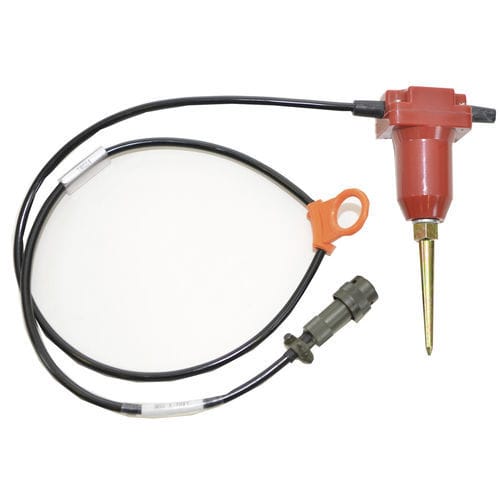

地震計の記録を開始するためのケーブルとコネクターが付いたスターター型垂直ジオフォン。
周波数
固有振動数 (fn):14 Hz
公差+/- 5%
指定fnに対する最大傾斜角度:20
典型的なスプリアス周波数>240 Hz以上
歪み
コイル対ケース速度0.7 in/s p.p.での歪み:<0.2%
歪み測定周波数:14Hz
歪み仕様の最大傾斜角度:20
ダンピング
典型的な開回路ダンピング 0.22
1000オームのシャント抵抗による減衰: 0.51
公差+/- 5%
コイル抵抗
標準:395オーム
公差+/- 5%
感度
開回路固有電圧感度: 28 V/m/s
1000オームのシャント抵抗による感度:20.1 V/m/s
許容差+/- 5%
物理的特性
可動質量:11 g
最大コイルエクスカーションp.p.:1.5 mm
直径:25.4 mm
高さ: 33.3 mm
重量:86 g
動作温度範囲: -40°C~+70°C
---
