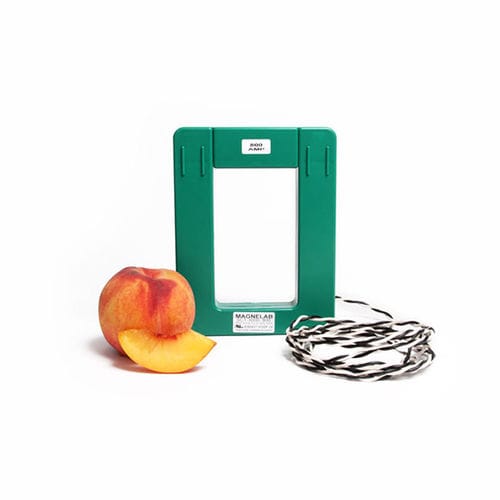

変圧器電流センサー SCT-3000 series

ACスプリットコア4-20 mA

説明 スプリットコア電流センサのSCT-3000シリーズは、AC 電流センサです 4-20 マグネラブ製ミリアンペア出力. これらの電流トランスの電流トランスの設計は、最大 3,000アンペアのAC 入力電流を0.333ボルトの出力に変換できるようなものです。 具体的には、SCT-3000にはアンペア定格のさまざまなオプションがあります。最大は3000アンペアです。 相対的な大きな導体を収容するために、3インチの開口部を有する。 このようなAC 電流センサは、既に設置されている電気設備に最適です。 これは、既存の導体の周りに簡単にスナップして安全を確保できるためです。 さらに、この特定のモデルにはセルフロック機構が備わっており、より安全でユーザーフレンドリーです。 一般に、記録、データロギング、エネルギー管理、電力監視、コスト配分などのアプリケーションで使用されます。 Magnelabが設計するすべての電流検出トランス（最大 75アンペアのより低い電流定格を有するSCT-0400スプリットコア電流トランスを含む）には、いくつかの特定の機能があります。 SCT-3000は、最大 3,000アンプの定格電流入力と0.333ボルトの出力を備えています。 このデバイスの直線性の精度は、定格電流の10 ～ 130パーセントで、いずれにしても 1% です。 定格電流の50 ％ では、位相角は2 度未満です。 このデバイスは、50Hz ～ 400Hzの周波数範囲で動作するように設計されています。 これは、標準として8フィートを測定するツイストペアリードが付属し、裸の導体では600ボルトの最大電圧を有する。 SCT-3000シリーズは完全にUL 認定されており、CEおよびRoHS 規格に準拠しています。
