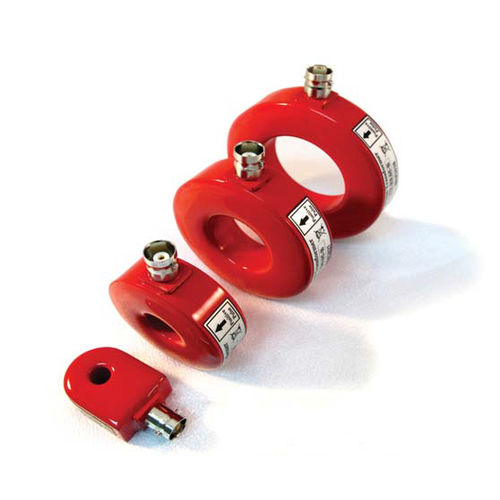

トロイダル電流センサー HFCT series

ACDCソリッドコア

高周波電流トランス Magnelabの高周波電流トランス（HFCT）は、単一または反復バイポーラまたはユニポーラパルスの非常に正確で非接触、非破壊測定を提供するように設計されています。 さらに、固体のトロイドコアを含み、200 〜 20,000アンペアDCまたは2 〜 71アンペアACの入力範囲を測定します。 開きサイズは1/4から2インチです。 また、0.025 ～ 5.0V/Aの電圧出力範囲があり、連続波にも動作します。 広範な周波数応答 このシリーズのAC 電流センサは、最大 20,000アンペアのマイクロアンペアから電流を測定します。 これらは広い周波数応答 CTで、わずか0.5Hz ～ 500MHzで動作します。 デバイスには5つの異なるケースサイズがあり、SMAまたはBNCコネクタタイプのいずれかを選択します。 別の高精度 CTは、HT-300Mホール効果電流トランスデューサです。 これは高速な応答を持ち、3kVの耐性応力を備えています。 AC 電流を測定するHFCTとは異なり、HT-300Mは最大 300アンペアのDC 電流を測定します。 高感度 HFCTは非常に高い周波数カットオフを備えているため、高速トランジェントを忠実にレンダリングできます。 さらに、動作温度は摂氏マイナス20 度から摂氏 120 度の間です。 その公称精度もはるかに優れており、広い帯域幅に広がっている0.5 ％ に立っています。 また、マグネラブHFCTは、低強度での信号測定に対して5 倍も感度が高くなります。
