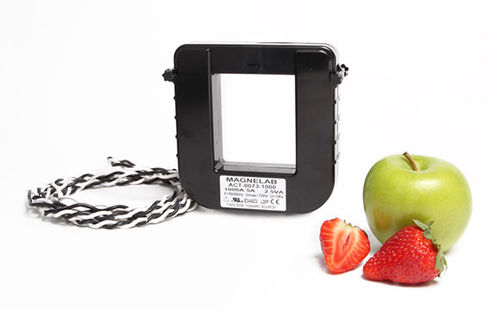

変圧器電流センサー ACT-0073 series

ACスプリットコア

記述: 「Magnelab ACT-0073はMAG-J73C005として前に販売された。500のAmpから1,000のAmpの入力評価備えているのはスプリット・コアの変流器である。このAC現在のセンサーの出力は5つのAmpであり、良質のニッケルのラミネーションを使用して組み立てられる。この1のようなスプリット・コアの変圧器は完全既に取付けられてしまったワイヤーに取付けられているためにである。容易にそれは自動閉鎖メカニズムのおかげでコンダクターののまわりで容易に切。AC変流器はスイッチ ギヤ、力メートル、一般的なセットで使用することができたり測定システムおよびコントロール パネルを配った。 ACT-0073は2.5VAまでのためのクラス0.5の正確さまでおよび10VAまでのためのクラス1の正確さと来る。システム電圧は720ボルトまたは0.72 kVである。それは評価される流れ、手数料ベースで1.2の積み過ぎに抗できる。実用温度範囲は-20そして70の摂氏温度の間にである。テスト電圧は1分の持続期間のための3つのkVであり、周波数範囲は50のHzと60のHzの間にである。それは完全に準拠しているすべての必要な規則。 また、ACT-0140 AC割れ目中心現在のセンサーがある。このスプリット・コアの変流器はMAG-J141C005として前に販売された。入力評価は対応する5つのAmpの出力との1,500のAmpと2,400のAmpの間に、である。それはまたニッケルのラミネーションを使用してなされ、また容易に自動閉鎖メカニズムのおかげで既存のコンダクターののまわりのそれを切ることによって取付けることができる。 行為0140'sの正確さは1.0 VAにクラス0.5まであり、720ボルト システム電圧がある。それに作動する、温度較差、テスト電圧および周波数範囲積み過ぎの抵抗の点ではACT-0073とある同じ特徴の多数が、特に」。
