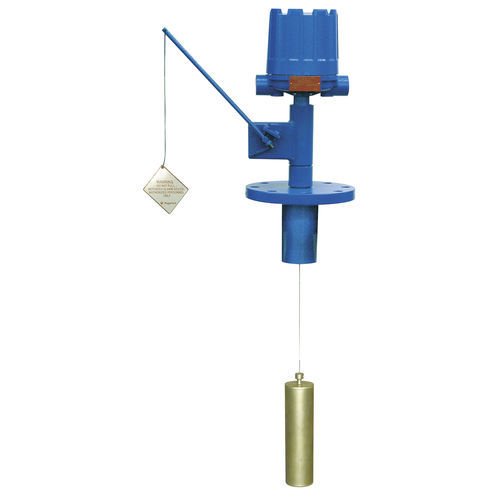

ディスプレーサレベルスイッチ C10

液体用ステンレススチール製真ちゅう製

ディスプレーサ式レベル測定器C10シリーズは、液面の変化に対応して、電気的に分離した3つの制御信号を選択した順序で使用します。 C15シリーズは、ワイドディファレンシャルスイッチで、ワイドとナローのレベルディファレンシャルを組み合わせたいくつかの動作シーケンスを選択でき、工場で校正されています。 ディスプレーサースイッチの動作は、単純な浮力に基づいており、スプリングには液体よりも重い重り付きディスプレーサが搭載されています。ディスプレーサが液体に浸かると浮力が変化し、バネに作用する正味の力が変化します。浮力が大きくなると、バネは圧縮されます。 磁気スリーブはスプリングに接続され、非磁性体バリアチューブ内で動作します。スプリングの動きによって、磁気スリーブはピボット式磁石のフィールドに移動し、バリアチューブの外側にあるスイッチ機構を作動させます。リミットストップを内蔵し、レベルサージ時のスプリングの過大ストロークを防止します。 サスペンションケーブルの任意の位置で調整可能なディスプレイ装置 20フィート（6メートル）サスペンションケーブル標準装備 スイッチのショートサイクルの可能性を排除するアンチサージ設計 フランジ型、ネジ型の取り付けが可能 簡単な取り付け フィールドで調整可能なセットポイントおよびスイッチの差分 NACEモデル フローティングルーフトップモデル スイッチ機構の選択：◦ドライコンタクト◦ハーメチックシール◦エア式 TYPE 4X/7/9 Class I, Div. 1, Groups C & D, polymer coated aluminum ◦ TYPE 4X/7/9 Class I, Div. 1, Group B, polymer coated aluminum or cast iron ◦ NEMA 1, carbon steel for pneumatics ◦ スイッチ機構部の筐体の選択：◦ TYPE 4X/7/9 Class I, Div. ディスプレーサーの選択：◦磁器◦316ステンレススチール◦カルベート◦真鍮
