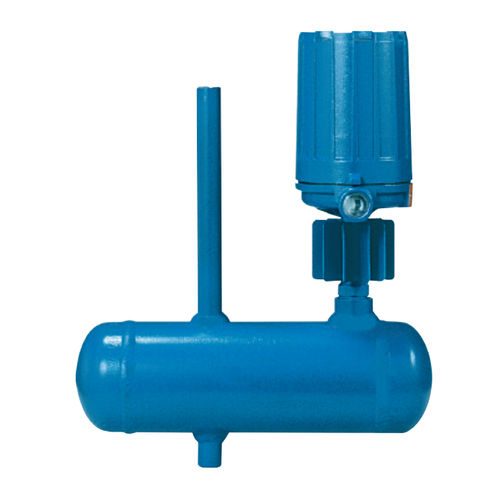

磁気フロートレベルスイッチ B40 series

ディスプレーサ液体用ATEX

B40外部ケージ型レベルスイッチは、ボイラーのような高圧・高温環境下で使用するために特別に設計・構築されたフロート作動式コントロールです。堅牢な工業用構造とASME B31.1構造があります。 このスイッチは、永久磁石が回転するスイッチアクチュエータに取り付けられています。フロート／ディスプレーサーが液面に追従して上昇すると、吸引スリーブが磁石の磁界に入り、非磁性体の封入管にスナップしてスイッチを作動させます。封入管は、スイッチ機構とプロセスの間に静圧境界を提供します。水位が下がると、フロート／ディスプレーサーがスイッチを無効にします。 チャンバーの材質には、炭素鋼、ステンレス鋼、クロムモリブデンがあります。 300シリーズのステンレス製フロート スイッチ機構の選択：◦ドライコンタクト ◦ハーメチックシール 最小比重0.65 スイッチ機構の筐体の選択： ◦ TYPE 4X ポリマーコーティングされたスチール ◦ TYPE 4X/7/9 Class I, Div. 1, Groups B, C & D, ポリマーコーティングされたアルミニウムまたは鋳鉄 タンクの接続方法の選択1 "溶接ニップル ◦ 1 "または1½"ソケット溶接 OPTIONS ATEXハウジング フランジ接続 温度エクステンション 低比重 カウンターウェイトフロートが液面の変化に追従すると、磁気スリーブがスイッチ作動用マグネットのフィールドに入ったり出たりすることでスイッチが作動します。また、非磁性体のバリアチューブにより、スイッチ機構と制御される液体が隔離されています。
