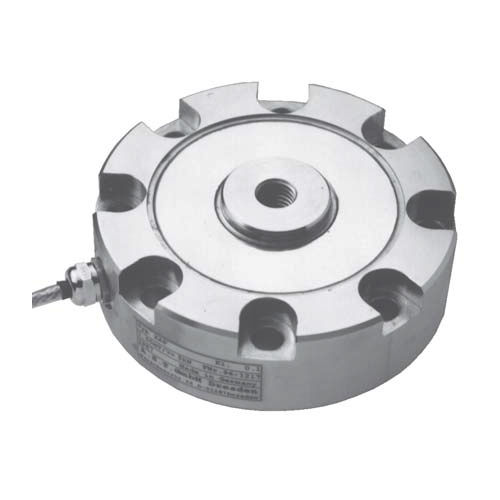

圧縮ロードセル ZF-02

牽引/圧縮引張りパンケーキ型

ZF/ZF-Sシリーズの力変換器は、静的・動的引張力および圧力測定用に設計されており、高さが低く、測定精度が高いことが特徴です。力変換器の一方の面には中央のタップ穴から力が加わり、もう一方の面は8本の高強度六角穴付きボルトで十分に剛性のある平面に固定され、所定のトルクで締め付けられます。ストレインゲージブリッジは、センシングエレメントの弾性変形を評価可能な電気信号に変換します。補正および調整エレメントは、必要な技術データを設定するために使用されます。標準では、変換器には3mの接続ケーブルが装備されており、このケーブルの反対側には自由端があります。 特徴 ZF シリーズ 1kN～200kN 高精度 引張力または圧力力の場合 ステンレス製 エンクロージャの保護 IP 67 ZF-S シリーズ 100N～10kN 高精度 低いアセンブリ寸法 引張力または圧力力の場合 エンクロージャの保護 IP 42
