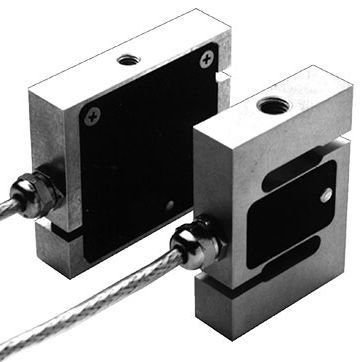

圧縮ロードセル ZP-S

牽引/圧縮引張りS

ZP-Sシリーズの力変換器は、静的および動的な力の測定用に設計されており、高い測定精度と低い寸法が特徴です。力はタップ穴から中央に導入されます。ストレインゲージブリッジにより、S字型フレキシブルボディの弾性変形を電気信号に変換し、評価することができます。補正・調整エレメントは、必要な技術データを設定するために使用されます。構造サイズ50Nまでの変換器は高強度アルミ合金製ですが、それ以上のサイズは特殊なステンレス鋼製です。内蔵された過負荷ヒューズにより、10N、20N、50Nの構造サイズの安全な動作が保証されます。標準で、変換器には3mの接続ケーブルが装備されており、反対側には自由端があります。また、変換器にはアンプを内蔵したもの（モデルZP-E/10N～2kN、寸法が変更されています）を供給することもできます。出力信号は（0～10）Vまたは（4～20）mAを選択できます。 特徴 10N～50kN 高精度 低いアセンブリ寸法 引張力と圧力の場合 エンクロージャの保護 IP 42 過負荷保護装置を内蔵した50Nまで
