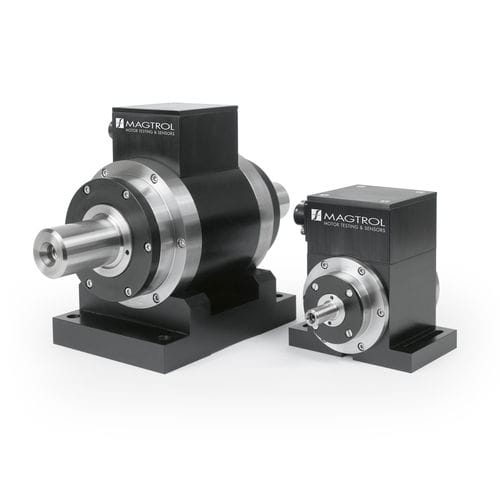

動的トルク変換器 TM 300 series

フランジ接続DC自動車用

Magtrolのインライントルク変換器は、非常に広い範囲で非常に正確なトルクと速度の測定を提供します。各モデルには、±5 VDC（±10 VDC）トルク出力とオープンコレクタ速度出力を提供するコンディショニング電子モジュールが内蔵されています。Magtrolトルク変換器は非常に信頼性が高く、高い過負荷保護、優れた長期安定性、高いノイズ耐性を提供します。 すべてのトランスデューサモデルは、当社独自の非接触ディファレンシャル・トランスフォーマー・トルク測定技術を採用しています。この測定技術には多くの利点があり、特に動作中に電子部品が回転しないことが挙げられます。 お客様に複数の価格/性能オプションを提供するために、Magtrolは3つのトルク変換器モデルを提供しています：ベーシックモデル（TMBシリーズ）、高精度（TMシリーズ）、高速・高精度（TMHSシリーズ）。 各トランスデューサーは、シャフト端が平滑、スプラインまたはキー溝付きの硬化ステンレススチールシャフト、ガイドベアリングを収納したアルマイト製ハウジング、電子計測コンディショナーで構成されています。 直流単一電圧で供給される内蔵電子回路は、追加のアンプなしでトルクと速度信号を供給します。この変換器はスタンドアローンの計測チェーンです。接続は、ハウジングに取り付けられた6極オスコネクターで行います。取り外し可能なアルミニウム製ベース（TMシリーズおよびTMHSシリーズでは標準装備、TMBシリーズではオプション）により、変換器を固定することができます。 動作原理 測定システムは、可変トルク比例トランスカップリングの原理に基づいています、
