渦電流ブレーキダイナモメーター(WBシリーズ)は、速度が上がるにつれてトルクが増加し、定格速度でピークトルクに達します。これらの製品は、高速を必要とするアプリケーションや、中~高電力範囲で動作する場合にも最適です。パウダーブレーキダイナモメーター(PBシリーズ)は、ゼロスピードでフルトルクを提供し、低~中速範囲、または中~高トルク範囲で動作するアプリケーションに最適です。

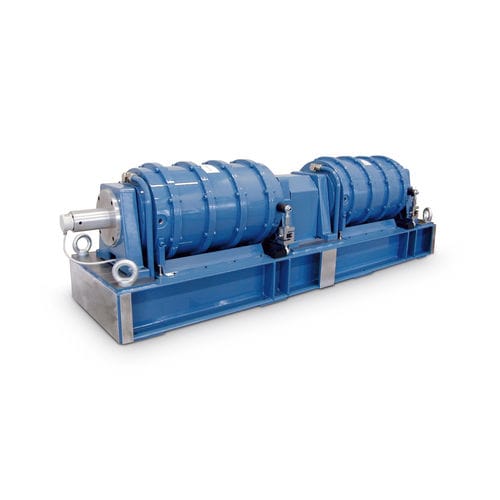

タンデムダイナモメータは、渦流ダイナモメーター(WBシリーズ)とパウダーダイナモメーター(PBシリーズ)の組み合わせをベースに、共通のベースに並んで取り付けられ、電磁クラッチで接続されています。両方のダイナモメータは水循環システムによって冷却され、ステータ内部を通過して制動電力によって発生する熱を放散し、最大140kWの電力定格を可能にする。WBとPBの両方のダイナモメータは、サイズやシステム構成に応じて、± 0.3% ~ ± 0.5% のフルスケールの精度定格を持つトルク測定システムを統合しています。
最大トルク5N•m〜1 200N•m(3.6ポンド•フィート•インチ〜885ポンド•フィート)の
o13モデルの特長 OBrakingパワー:3kW〜140kW、安定したブレーキトルク、衝撃なし
OLOW 慣性モーメント
O
Orakingトルク計測一体型
O統合光学式スピードセンサー
OSpecial 設計は、ご要望に応じてご利用いただけます
動作原理
WB および PB ダイナモメータの特性は相補的であるため、Magtrol はタンデムセットアップで実装することができます。各ダイナモメーター(WB、PB)は、それぞれの特性に応じて自律的に動作することができます(特定のデータシートを参照)。
---
