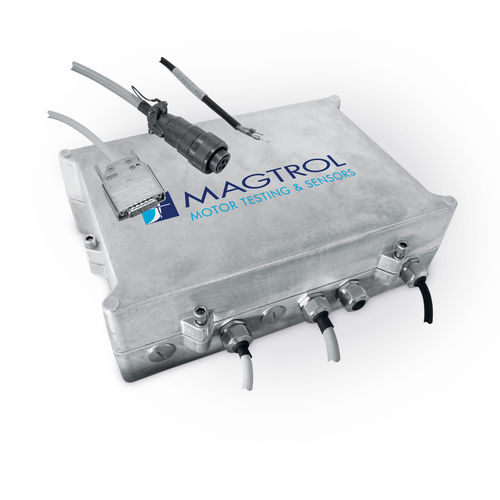

AC/DC電源 DES Series

単一出力ブレーキとクラッチ操作用

DESシリーズ電源は、Magtrolの渦電流およびパウダーブレーキダイナモメーターの全範囲用に特別に設計されており、最高の応答時間を提供することを設計目標としています。DESシリーズ電源は、鋳造アルミニウム製の産業用ハウジングにパッケージされています。これは、周囲の電子モジュールの混乱を避けるために、放射されたエミッションに対して優れた保護を提供します。このハウジングは、ブレーキの隣にあるテストベンチに直接、できるだけ近くに設置する必要があります。 DESシリーズの電源は、周辺電子機器からのデジタル信号とアナログのセットポイントによって制御することができます。DSP7000ダイナモコントローラは、DESシリーズで動作するように設計されています。 リモコンで電源をONにすることができます。STAND-BY信号により出力電流が供給されます。この励磁電流は、DC0～10Vの範囲のセットポイントで制御されます。励磁電流の公称値は内部抵抗によって設定されます。アラーム(オープンコレクタ)用の2つのディスクリート出力があります。最初の出力は「温度アラーム」です。これは、Dynamometer の冷却水または DES シリーズの内部温度が限界を超えているかどうかを示します。2 番目は「電気アラーム」です。これは、過電流または短絡が検出されたときに発生します。一般アラームリレーがアラーム位置に設定されている間、出力電流は直ちにオフになり、ラッチされます。スタンバイ信号が200msの間ロー状態になるとラッチがリセットされます。 TANDEMダイナノメーターを使用したアプリケーションでは、DESシリーズは電磁クラッチの電源も制御します。DESシリーズの主電源電圧は115/230VAC～50/60Hzの範囲です。
