電気・機械的試験用ベンチ All-In-One Multi-Line
角度/トルク速度パフォーマンス

電気・機械的試験用ベンチ - All-In-One Multi-Line - MAGTROL - 角度/トルク / 速度 / パフォーマンス
電気・機械的試験用ベンチ - All-In-One Multi-Line - MAGTROL - 角度/トルク / 速度 / パフォーマンス
電気・機械的試験用ベンチ - All-In-One Multi-Line - MAGTROL - 角度/トルク / 速度 / パフォーマンス - 画像 - 2
電気・機械的試験用ベンチ - All-In-One Multi-Line - MAGTROL - 角度/トルク / 速度 / パフォーマンス - 画像 - 3
電気・機械的試験用ベンチ - All-In-One Multi-Line - MAGTROL - 角度/トルク / 速度 / パフォーマンス - 画像 - 4
お気に入りに追加する
商品比較に追加する


特徴

試験の種類
電気・機械的, 角度/トルク, 速度, パフォーマンス, 定荷重, 品質, トルク, 機械式, マルチ パラメータ, 電動式, ストレステスト, 寿命, 摩擦, 持久力, 機能的, 電源, 性能荷重
操作方法
自動, コンピュータ制御, 連続動作式, 電動式, 半自動
試験製品
ACモーター用, ポンプ用, 電動ドライバー, コイル電動エンジン用, アクチュエータ用, 電動モーター用, ハンドピース用, 小型部品用, 油圧機器用, 低圧DCモーター用, 自動車部品用, ブラシレスDCマイクロモーター用, 高速モーター用, 手術器具, スターター用, クラッチ, 動力計用, 電動機用, DCエンジン用, ウォーターポンプ用, 歯科器具用, 交流器用, コイル
部門
研究所用, 産業用, 自動車産業用, 航空産業用, 宇宙産業用, 研究開発用, 品質管理用, 修理工場用, エレクトロニクス産業用, 歯科用, 医療用
技術
電動, 機械式, 空気圧式, 電気機械式, デジタル, 動的, 電子式, 磁気, 電磁式, 渦電流, エレクトロ ダイナミック, PID, サーボ モーター, 閉ループ
設定
横型, コンパクト, 固定型, 移動式, モジュール式, インライン, 卓上
その他の特徴
静的, 精密, 空冷式, データロガー付き, 凹凸, デジタル測定用, 超高速, 水冷式, プロセス, マルチステーション, カスタマイズ, 遠隔操作式, DC, オーダーメイド, 高速, 独立型, 軸方向, ダブル, 高安定性, 定期試験用, 回転式

詳細

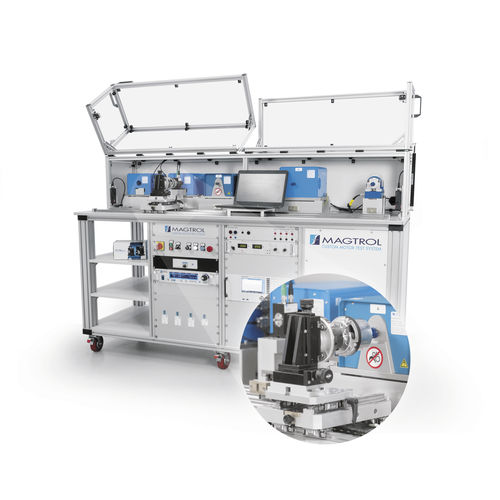

共通のテーブル上に5つの試験ラインが並んで設置されており、電動機のパラメータを簡単かつ迅速に試験することができます。被試験電動機(MUT)は同心クイックチェンジファスナーで固定され、各試験ステーションの前で正確な位置決めができるようにスライドレールに取り付けられています。 標準モデルには、以下の各種ステーションが含まれています: 1.摩擦トルクとコギングトルクを測定するコギング試験システム。 2.モーターが供給できる電流と電圧を測定する逆起電力試験システム。 3-5. 複数のテストステーションには、モーターの性能をテストするために定格トルクの異なるダイナモメーターが装備されています。これらのダイナモメータは、トルク、速度、電流、電圧、温度(およびその他のパラメータ)を記録しながら負荷プロファイルを実行する。これにより、入出力電力とモーター効率曲線を計算することができる。 各テストラインは、Magtrolの標準測定ソフトウェアによって制御されます。テストベンチには、高精度電流センサーを備えたハイエンドの4チャンネル・パワーアナライザーが統合されています。被試験デバイスは、ベンチに統合されたDC電源によって給電され、ソフトウェアによって制御されます。ダイナモメーターコントローラーは、試験プロファイルに沿ってトルクまたは速度モードで閉ループ制御を行います。 この組み合わせにより、広範な性能要件に対応し、一連の試験を迅速に実施し、通常複数の試験ベンチに必要なスペースとコストを削減することができます。

---
