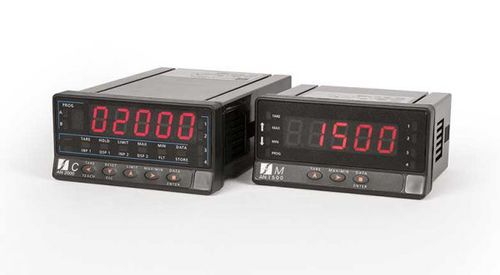

ディスプレイ付きロードモニター AN series

信号調整器

MagtrolのANシリーズ荷重モニタ、シグナルコンディショナー＆ディスプレイは、Magtrolの荷重測定ピンLBシリーズ()、ミニチュア荷重ピンMB-02シリーズ()、またはストレインゲージ技術に基づくカスタムセンサなど、標準的なストレインゲージブリッジを使用する変換器（重量、荷重、圧力、トルクなど）から生成された信号から測定値を処理し表示するために使用されます。ANシリーズは屋内での使用に適しています。様々なタイプや感度のセルに対応できるよう、入力レンジと励磁電圧を選択できます。 一部の構成（信号増幅、安全性など）では、AN シリーズコンディショナを LMU シリーズ（負荷モニタリングユニット）と組み合わせて使用する必要があります。リモートまたは大型ディスプレイが必要な場合は、GAD シリーズ - デジタルディスプレイ（高さ 57 ～ 400 mm）を使用できます。 AN 1500 M: ロードモニタ、シグナルコンディショナ、ディスプレイ AN 1500 Mはシグナルコンディショナとして、標準的なストレインゲージブリッジを使用する様々なタイプの変換器（重量、荷重、圧力、トルクなど）からの信号を処理し、表示するように設計されています。負荷モニタとして、AN 1500 Mは、シャント、コンバータ、またはあらゆるタイプのトランスミッタから来る± 150 mV DC範囲内のあらゆる信号を受信することもできます。 ロードモニターは、入力レンジ（±15 mV、±30 mV、±150 mV）と励磁電圧（5 V、10 V）を選択できるので、さまざまなタイプと感度のセルに対応できます。2つのプログラミング方法により、希望する工学単位で動作するようにメーターをスケーリングすることができます。 基本的な測定器は、メイン・ボード、3色プログラマブル・ディスプレイ、電源回路で構成されるはんだ付けアセンブリである。
