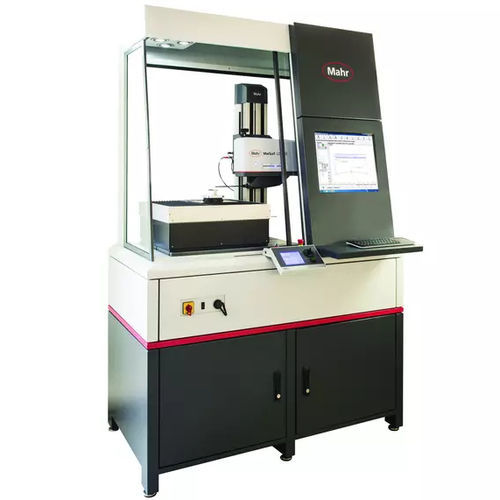

形状測定用プロフィロメータ MarSurf CNC modular

産業用自動CNC

MarSurf CNC modular は、標準部品をベースにしたCNC測定ステーションです 標準的な表面測定ステーションは、補助テーブル軸と場合によっては測定キャビネットを追加するだけで、ユーザーフレンドリーな半自動CNC測定ステーションに拡張できます。 • コントロールユニットのプラグアンドプレイ構成 • MarWinソフトウェアの 測定アシスタントによる簡単な操作 • ワークピースホルダーとクランプ の賢いユニバーサルコンセプト • 最小限のトレーニング T1S-L - MidRange CNC用制御モジュールを含む直線軸 移動経路 200 mm 寸法 510 mm x 200 mm x 200 mm ベアリング強度 50 kg T1S-R 回転軸 MidRange CNC 用標準支持プレートおよびコントロールモジュール装備 TA- または TC-軸として使用する場合 寸法 270 mm x 200 mm x 210 mm ベアリング強度 30 kg T3S-LLR 3軸の組み合わせ MidRange CNC 用標準支持プレートおよびコントロールモジュール装備 多軸、一体構造軸 TX-TY-TC ベアリング強度 30 kg 用途 生産領域に近い測定 • パレット測定 • トポグラフィー測定 • 1つの部品上の複数測定点、再締め付け不要 • 自動X軸アライメント • 幅広い測定タスクに対応する万能測定ステーション • 自動頂点検索
