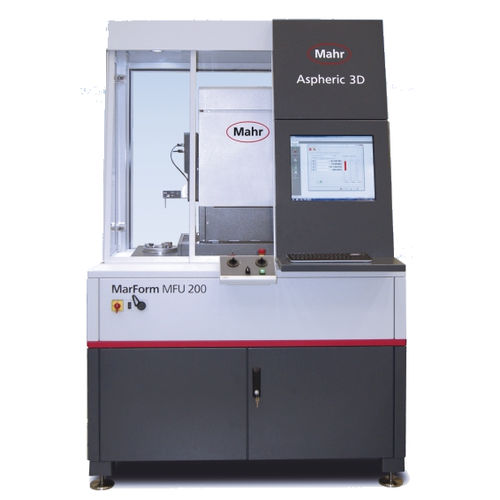

形状測定機 MFU 200 Aspheric 3D

円周光学3D

MarForm MFU 200 Aspheric 3D は、生産現場の近くで光学部品を2Dおよび3Dで迅速にテストするために使用されます。MarForm 測定器は、その精度と安定性が何十年もの間認められています。 MarForm MFU 200 Aspheric 3Dは、非常に低い測定不確かさにより、工程の最適化要件を満たすのに最適な精密測定器です。 振動クッション付きキャビネット内の測定ステーションを使用することにより、振動や汚れなどの外部干渉を測定対象物から遠ざけています。 光学センサーと触覚センサーは、電動スイベルジョイントを使用して任意の角度位置（0°から360°）に配置できるため、高い柔軟性を提供します。RMS値、PV値およびリード誤差は、パラメータとして示されます。 ソフトウェアでは、曲率半径R0、円錐定数k、非球面係数Aiなどの非球面の個々のパラメータを、公称非球面をフィット非球面に調整する際に、測定結果に合わせて調整できます。 実用的なアプリケーションとして、以下が含まれます： 光学系の形状偏差の光学測定、光学系の円周シリンダーの触覚測定、レンズの天頂への軸オフセットの計算（光軸から機械的軸へのオフセット）、光学系底面の傾きの触覚測定。さらに、高精度3D測定ステーションMarForm MFU 200 Aspheric 3Dは、光学自由曲面、軸外非球面、およびトロイドを測定するための運動学的オプションを提供します。
