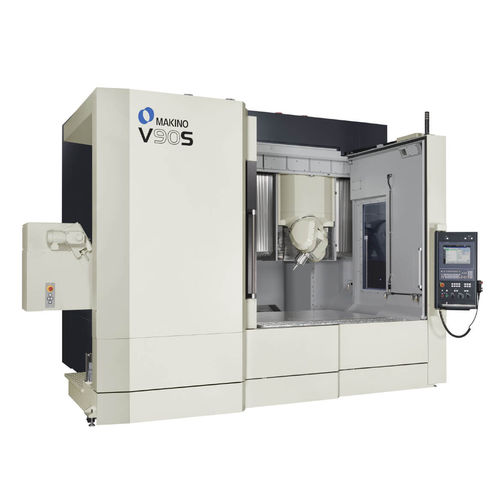

5軸マシニングセンタ V90S

縦型HSK A-6340ツール

5軸加工の優位性を充分に発揮して、金型製造のリードタイムを短縮します。 軽量コンパクトに設計した主軸とA/C軸により、俊敏でしなやかな軸移動を可能とし、仕上げ加工時間と磨き時間を大幅に短縮します。ボールエンドミルの先端点を避ける、工具の突き出しを短くする、工具寿命が延びるなど、5軸加工の優位性を充分に発揮できる切削加工機です。 自動車のドアインナーパネルやフロントグリルなどの大物金型に対応するため、Y軸移動量を1300 mmとしました。 軸構成は、主軸がX / Z軸、テーブルの移動がY軸です。コラムの上を移動するサドルは、案内面を段違いにして剛性を保ち軽量化しました。そして、C軸のスラント構造と合わせて主軸のオーバーハングを最小にしています。軽量コンパクトな主軸と軽量化したサドルにより、高速移動を可能にしました。 金型の仕上げ加工に最適な20000回転主軸(HSK-A63)を新規に開発しました。高速回転時の振動を最小限とした主軸は、加工面の質と工具の寿命を向上します。主軸のノーズはφ165 mmとスリムでワークへの接近性に優れます。 主軸の旋回(A/C軸)は、±30゜の円錐内で無限回転が可能です。そしてDDモータを採用して、高速性能を高めました。 天井一体型の扉は、広い開口部を有しており、大物工作物の搬入出が容易です。工作物のセッティング、計測、刃先や加工状態の確認作業などは、3方向からアプローチ可能です。
